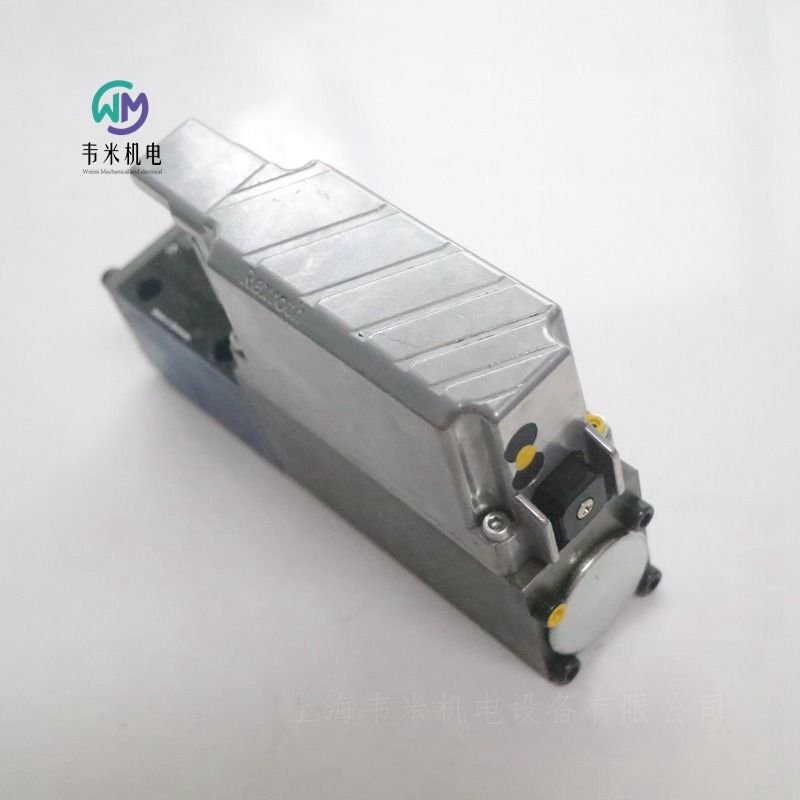

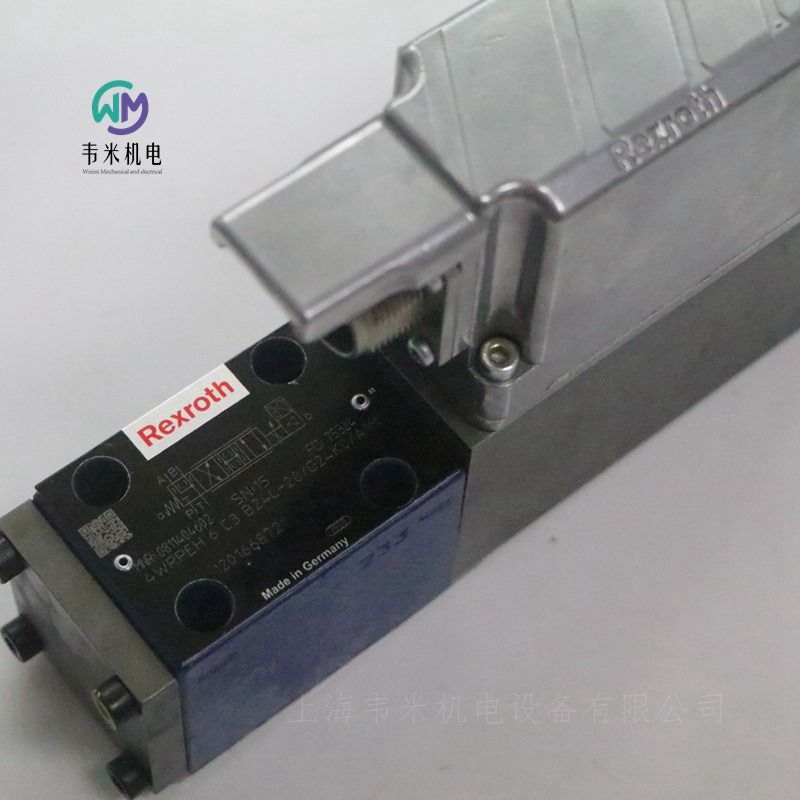

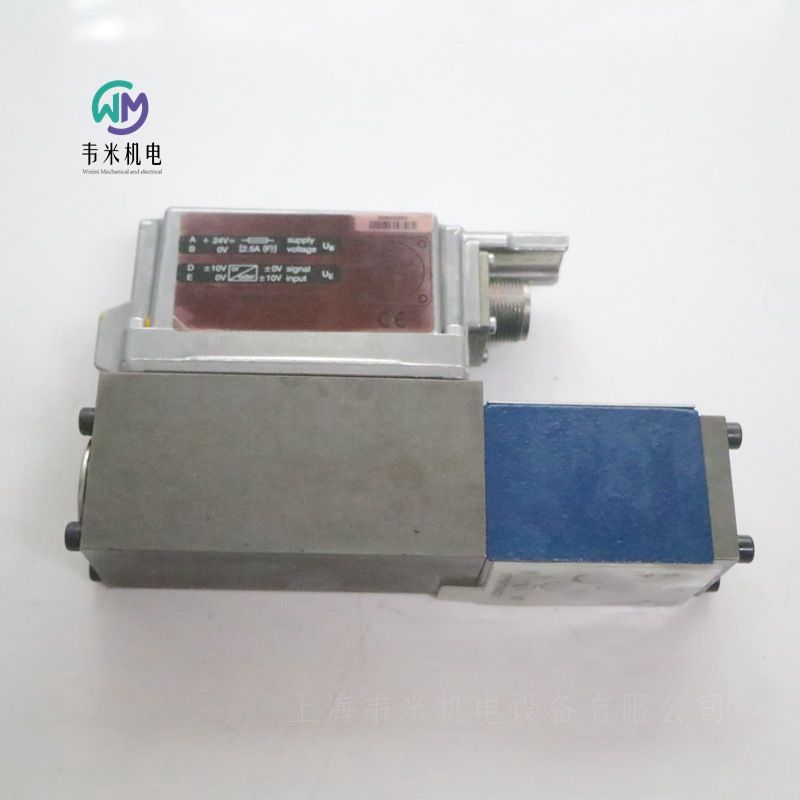

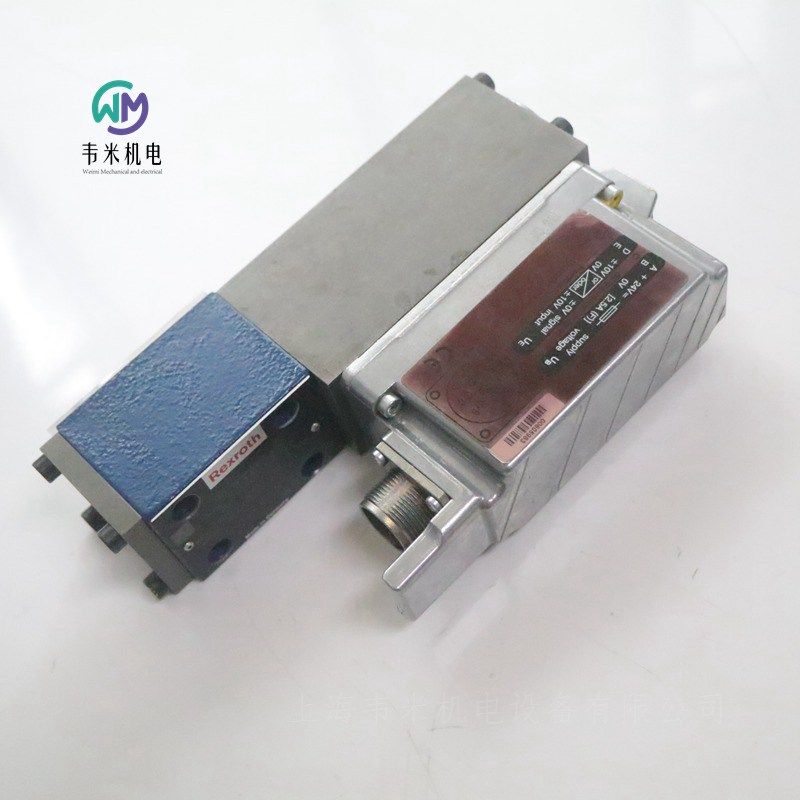

REXROTH比例控制閥0811404602，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口的集成電子元件 (OBE)（可選配減振板 ）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥物料號和型號：
R901382323 4WRPEH6C3B15P-31/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404720 4WRREH6VB40L-11/G24K0/B5M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
0811403549 4WRPNH6C3B12L-20/M/24PA6A
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1

力士樂REXROTH比例閥R901382323
液壓比例方向閥 4WRPEH6C3B15P-3X/M/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全切斷
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPEH6
工作壓力[bar]    350
流量[l/min]    30
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    15
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    指令值輸入±10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.98

力士樂REXROTH比例閥R901382315
液壓比例方向閥 4WRPEH6C3B40L-3X/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全停機
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPEH6
工作壓力[bar]    350
流量[l/min]    50
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    40
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    指令值輸入±10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.

力士樂REXROTH比例閥0811404720
液壓比例方向閥 4WRREH6VB40L-1X/G24K0/B5M
0811404720 4WRREH6VB40L-11/G24K0/B5M
公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-0-05
工作壓力[bar]    315
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    40
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
無線連接    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.25

力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度
通過額外的故障安全位置安全關閉
閘閥
直接操作
產品特性
連接圖像
ISO 4401-03-02-0-05
產品系列 4WRPEH6
壓力[bar] 350.
體積流量[l/min] 50
活塞符號 符號C3
連接類型 板式結構
額定流量【l/min】 40
標稱尺寸 6.
操作類型 帶有集成電子設備的電氣
連接數 4.
開關位置數量 4.
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6°PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6°PE）
連通性 模擬，設定值4至20 mA
符合性說明 CE，電磁兼容性2014/30/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    23
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    12
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.98367

力士樂REXROTH液壓比例方向閥
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    23
活塞符號    符號 C4
連接類型    板式結構
額定流量 [l/min]    12
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接
模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.98


力士樂REXROTH液壓比例方向閥 4WRPEH6C3B40P-3X/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    50
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    40
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.99

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    50
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    24
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.985

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B04L-3X/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    8
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    4
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPE10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 80 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
節能 - 不需要先導油，流量高壓差低
靈活 - 適用于位置和速度控制
 - 響應靈敏度高，滯后小
安全 - 可借助 ISA 適配器切斷第二線圈
IO-Link 接口，可選
三位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
行程線圈
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE) （可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活相關線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 V 的情況下，電子元件將控制閥芯調節到中心位置。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
控制閥芯 在壓縮彈簧的作用下保持在機械中心位置（（帶有符號 V）不適用于液壓中心位置）。
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜 (8)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
兩位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。正控制值預設時，閥門從 P 到 B 或者從 A 到 T 打開。負控制時，控制閥芯位置無變化。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404766 4WRPE10CB80L-20/G24K0/F1M-810
0811404771 4WRPE10E80SJ-20/G24K0/A1M
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901409007 4WRPE10Q3-80S-30/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
0811404552 4WRPE10V80M-20/G24K0/A1M-837
R901392641 4WRPE10V80S-3X/M/24A1
R901514048 4WRPE10V80S-3X/V/24A1
0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M
R901396517 4WRPE10E1-80SJ-3X/M/24A1
0811404818 4WRPE10CB80M-2X/G24K0/A1M-846
0811404767 4WRPE10Q3-80M-2X/G24K0/A1M
0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797
0811404776 4WRPE10WC80SJ-2X/G24K0/B5M
0811404814 4WRPE10KB130P-2X/G24K0/B5M
0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830



力士樂REXROTH方向控制閥，直接操作，帶集成數字軸控制器（IAC多以太網）
系列4WRPDH
通徑6和10
組件系列2X
工作壓力350巴
流量100升/分鐘（∆p=35巴）
特征
打開
–集成數字軸控制功能（IAC多以太網）
–總線連接/服務接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
可擴展
–2個可配置的模擬傳感器輸入
–1個線性位置測量系統輸入（SSI、1Vpp或EnDat 2.2）
處境安全的
-內部安全功能（根據EN 13849-1，可用于4類/PL e）
–符合EMC指令2014/30/EU的CE要求
準確的
–液壓控制器
–高響應靈敏度和低滯后
組成
IAC多以太網方向控制閥
電子設備主要由以下部分組成：
帶伺服質量控制滑閥和套筒的直接操作方向控制閥
集成數字軸控制器，具有：
–模擬/數字接口（XH2）
–以太網接口（X7E1、X7E2）
–模擬傳感器接口（X2M1、X2M2）
–數字傳感器接口（X8M）
功能
IAC多以太網閥（基于方向控制閥的集成軸控制器）是一種數字方向控制閥，具有集成軸控制器和以下功能：
位置控制
壓力/力控制
閉環速度控制
交替控制（位置-壓力/力）
交替控制（流量-壓力/力）
pQ功能（流量控制）
這實現了以下操作模式：
閥門直接控制
驅動控制位置控制
驅動控制定位
定位塊操作
命令值通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）預設
向上級控制提供的實際值信號的反饋信息可選地通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）提供
控制器參數通過以太網接口（X7E1或X7E2）設置
安全功能
由于接頭（XH2）上的控制電磁閥（啟用引腳3，低信號），關閉功能被啟用。
關閉后，閥門的控制滑閥處于故障安全位置。
電磁閥B的啟用確認引腳8為“高”。
通過連接控制電磁閥（啟用引腳3，高信號），可以通過命令值預設在兩個方向上調節閥門。
電磁閥B的啟用確認引腳8為“低”。
閥門的集成控制電子設備還允許根據EN 13849-1方向P→a關閉通道（根據應用觀察故障安全位置）。
為此，必須提供合適的控制系統，以在方向相關的閥門信號“啟用輸入”和“啟用確認”（閥門反饋的診斷信號）之間進行合理性檢查，并在錯誤情況下做出反應。
根據EN 13849-1（取決于閥門類型），不可能以安全相關的方式關閉方向P→B。
監視
數字控制電子設備能夠?qū)崿F(xiàn)全面的監控功能/錯誤檢測，包括：
欠電壓
通信錯誤
模擬傳感器輸入和數字位置測量系統的電纜斷裂
模擬/數字輸出的短路監測
微控制器監測
集成電子設備的溫度
注意：
停用時，4/4方向控制閥沒有無泄漏的基本鎖定。設計驅動器時必須考慮泄漏。當電源電壓關閉時，驅動器可能會在功能方向P→B上短時間加速。
4WRPDH型閥門可用作切斷元件。3或4（符合EN 13849-1的PL e）。對于這兩種類型，需要額外的關閉元件來實現雙通道關閉。
主要技術參數
通徑NG 6 10
連接類型 板連接
連接圖 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05
重量 3.2kg   7.2kg
安裝位置  任意
環境溫度范圍  –20…+60°C
儲存溫度范圍  +5…+40°C
儲存時間  1年
相對濕度（無凝結）  95%
防護等級符合EN 60529   IP65（如果正確安裝的連接器使用）
表面溫度  150°C
MTTFd值符合EN ISO 13849 150年標準
正弦測試符合EN 60068-2-6 10...2000赫茲/大10克/10個周期/3個軸
根據EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3軸進行噪聲測試
運輸沖擊符合EN 60068-2-27 15 g/11 ms/3軸
一致性  CE符合EMC標準指令2014/30/EU  EN 61000-6-2和EN 61000-6-3
RoHS指令  2011/65/EU
運行壓力
端口A、B、P  350bar
端口T  250bar
液壓油溫度范圍  –20…+60°C
推薦粘度范圍  20…100mm2/s
允許粘度范圍  10…800mm2/s
液壓油；符合ISO 4406（c）的清潔度等級  Class 18/16/13
滯后率  ≤0.2%
制造公差qVmax  ≤10%
溫度漂移  零點漂移<0.25%/10 K
壓力漂移  零點漂移<0.15%/100 bar
零點校準  ±1%（出廠）
德國力士樂REXROTH比例閥訂貨號和型號：
R901368366 4WRPDH6C3B04L-20/M/24SD6T
R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T
R901474989 4WRPDH6C5B40L-2X/M/24ND6T
R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士樂REXROTH比例閥R901368366
液壓比例方向閥 4WRPDH6C3B04L-2X/M/24SD6T
R901368366 4WRPDH6C3B04L-20/M/24SD6T
公稱尺寸 6, , 符號 C3, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高。
滑閥
直接驅動
線性的
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPDH
工作壓力[bar]    350
流量[l/min]    8.
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    4.
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，12極（11+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    ±10 VDC或4。。。20mA，數字，Sercos III
符合性說明    CE符合EMC指令2014/30/EU，根據EN 61000-6-2和EN 61000-6-3進行測試；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.56
REXROTH比例控制閥0811404602
