力士樂比例換向閥4WRAE6E30-22/G24N9K31/A1V，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

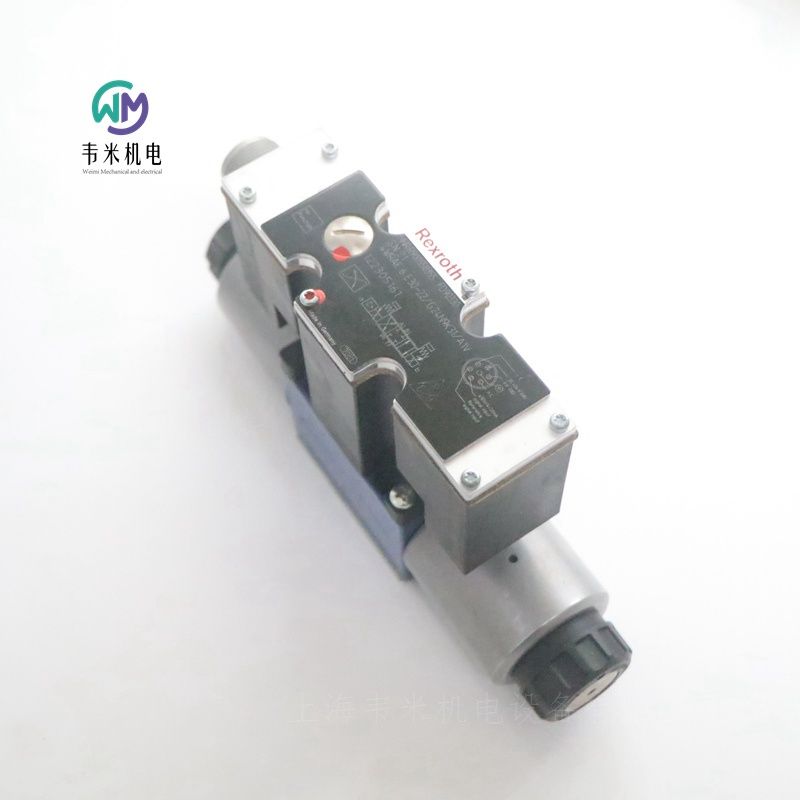

  力士樂REXROTH液壓比例方向閥4WRAE6E30-2X/G24N9K31/A1V

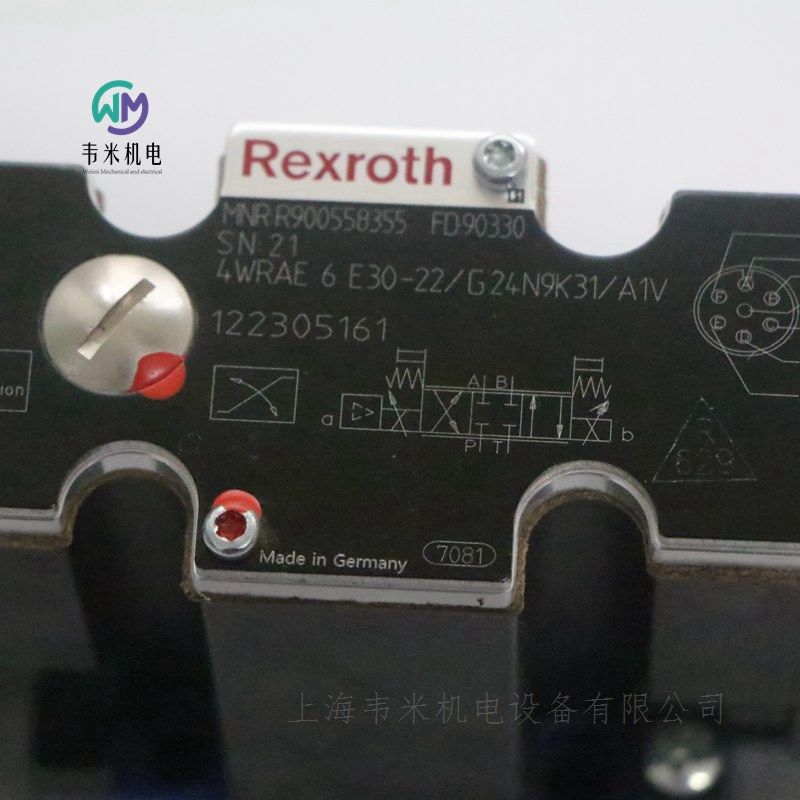

R900558355 4WRAE6E30-22/G24N9K31/A1V
公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向。
滑閥
直動式
帶隱藏式手動操作
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力. [bar]    315.0
體積流量 [l/min]    42.0
活塞符號    符號 E
連接類型    底板安裝
公稱流量 [l/min]    26.0
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    3 芯連接器 (2 + PE)，符合 EN 175301-803 標準
連接    模擬，額定值 ±10 V
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.2

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）的控制閥芯 (2)
帶對中螺紋的線圈（5 和 6）
集成電子元件 (7)
線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置
通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (6)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號詳情舉例：
4WRAE6E30-23/G24K31/A1V
4→4 個主油口
WRAE →帶集成電子元件的比例方向閥
6→ 通徑6（通徑6，通徑10）
E→油路機能型（E,E1,W,W1,EA,WA）
30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）
        額定流量10通徑 （30 l/min，60 l/min）
23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K31→連接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液壓
型號   4WRAE
規格  6   10
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … +50°C
存儲溫度范圍  -20 … +80°C
重量：2.2kg   6.8kg
液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）
液壓油溫度范圍  -20 … +80°C（+40 … +50℃）
粘度范圍  20 … 380mm²/s（30 … 46mm²/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 5%
反向死區  ≤ 1%
響應靈敏度  ≤ 0.5%
電氣
電壓類型    直流電壓
大線圈電流  2.5A
大電流消耗
放大器  1.8A
放大器（脈沖電流）  3A
電磁線圈電阻
20 °C 時的低溫值  2Ω
大高溫值  3Ω
啟動時間  100%
高線圈溫度+ 150°C
電源  24VDC
電源電壓范圍  19 … 35V
控制值輸入"A1"  ± 10V
控制值輸入范圍“F1”  4 … 20mA
德國力士樂REXROTH比例閥物料號和型號：
R900954071 4WRAE6E30-23/G24K31/A1V
R900762072 4WRAE6W30-23/G24K31/F1V
R900558355 4WRAE6E30-2X/G24N9K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。
力士樂REXROTH液壓比例方向閥
R900908297 4WRA10E1-30-2X/G24N9K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E1
連接類型    底板安裝
標稱流量[l/min]    30
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士樂REXROTH液壓比例方向閥
R900954063 4WRA10E1-60-2X/G24K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E1
連接類型    底板安裝
標稱流量[l/min]    60
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.99

力士樂REXROTH液壓比例方向閥
R900908978 4WRA10E1-60-2X/G24N9K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E1
連接類型    底板安裝
標稱流量[l/min]    60
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.9

力士樂REXROTH液壓比例方向閥
R900954060 4WRA10E30-2X/G24K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    30
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.94

力士樂REXROTH液壓比例方向閥
R900921739 4WRA10E30-2X/G24N9K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    30
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士樂REXROTH液壓比例方向閥
R900954061 4WRA10E60-2X/G24K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    60
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）的控制閥芯 (2)
帶對中螺紋的線圈（5 和 6）
集成電子元件 (7)
線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置
通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (6)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號詳情舉例：
4WRAE6E30-23/G24K31/A1V
4→4 個主油口
WRAE →帶集成電子元件的比例方向閥
6→ 通徑6（通徑6，通徑10）
E→油路機能型（E,E1,W,W1,EA,WA）
30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）
        額定流量10通徑 （30 l/min，60 l/min）
23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K31→連接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液壓
型號   4WRAE
規格  6   10
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … +50°C
存儲溫度范圍  -20 … +80°C
重量：2.2kg   6.8kg
液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）
液壓油溫度范圍  -20 … +80°C（+40 … +50℃）
粘度范圍  20 … 380mm²/s（30 … 46mm²/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 5%
反向死區  ≤ 1%
響應靈敏度  ≤ 0.5%
電氣
電壓類型    直流電壓
大線圈電流  2.5A
大電流消耗
放大器  1.8A
放大器（脈沖電流）  3A
電磁線圈電阻
20 °C 時的低溫值  2Ω
大高溫值  3Ω
啟動時間  100%
高線圈溫度+ 150°C
電源  24VDC
電源電壓范圍  19 … 35V
控制值輸入"A1"  ± 10V
控制值輸入范圍“F1”  4 … 20mA
德國力士樂REXROTH比例閥物料號和型號：
R900954071 4WRAE6E30-23/G24K31/A1V
R900762072 4WRAE6W30-23/G24K31/F1V
R900954076 4WRAE6W07-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH比例閥R900954076
液壓比例方向閥 4WRAE6W07-2X/G24K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力[bar]    315
流量[l/min]    42
滑閥符號    符號W
連接類型    底板安裝
標稱流量[l/min]    7.
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士樂REXROTH比例閥R900954071
液壓比例方向閥 4WRAE6E30-2X/G24K31/A1V
R900954071 4WRAE6E30-23/G24K31/A1V
公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力[bar]    315
流量[l/min]    42
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    26
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士樂REXROTH比例閥R900762072
液壓比例方向閥 4WRAE6W30-2X/G24K31/F1V
R900762072 4WRAE6W30-23/G24K31/F1V
公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力[bar]    315
流量[l/min]    42
滑閥符號    符號W
連接類型    底板安裝
標稱流量[l/min]    26
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    模擬，指令值4…20mA
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2
力士樂比例換向閥4WRAE6E30-22/G24N9K31/A1V
