力士樂REXROTH三位四通定向高響應控制閥，直接操作，帶集成控制電子設備（OBE）
4WRSE系列
尺寸6和10
3X系列
工作壓力315巴
流量180升/分鐘
特性
–帶集成控制電子設備（OBE）的直接操作定向高響應控制閥，用于控制流量的方向和大小
–適用于位置和速度控制
–由控制電磁閥驅動
–電氣位置反饋
–高響應靈敏度和低滯后
–集成控制電子設備（OBE），接口為±10 V或4…20 mA
–對于子板安裝：
將符合DIN 24340結構A和ISO 4401的模板移植到數據表RE 45052和RE 45054（單獨訂購）
功能、部分
這些4/3方向高響應閥是夾層板設計的直接操作部件。它們由控制電磁閥驅動。電磁閥由集成控制電子設備（OBE）控制。
結構：
該閥門主要由以下部分組成：
–帶連接面的外殼
–帶壓縮彈簧的控制滑閥
–電磁閥
–位置傳感器
–集成控制電子設備（OBE）
–可通過第9頁的蓋子進行零點調整
功能說明：
–當電磁閥斷電時，控制滑閥由壓縮彈簧保持在中心位置
–通過控制電磁閥通電直接操作控制滑閥
例如，控制電磁閥“b”
•控制滑閥按電氣輸入信號的比例向左推
•從P打開連接→ a和b→ T通過具有線性流動特性的孔狀橫截面
–電磁閥斷電
控制滑閥通過壓縮彈簧返回到中心位置
在斷電狀態下，控制滑閥由電磁閥的回位彈簧保持在機械中心位置。帶有滑閥符號“V”和“Q”，這與液壓中心位置不對應！
當電動閥控制回路關閉時，控制滑閥位于液壓中心位置。
技術數據（對于這些參數之外的應用，請咨詢我們！）
一般
尺寸  6通徑  10通徑
重量  3.0kg  7.3kg
安裝方向可選，推薦水平方向
環境溫度范圍  –20…+50°C
儲存溫度范圍  –20…+80°C
液壓（用HLP46測量，ϑ油=40°C±5°C，p=100 bar）
工作壓力端口P、A、B 高達315bar  高達315bar
端口T  高達315bar  高達315bar
允許流量  80l/min   180l/min
液壓油符合DIN 51524的礦物油（HL、HLP）和磷酸酯（HFD-R），如有需要，可提供其他液壓油
液壓油溫度范圍  –20…+80°C
粘度范圍  20…380mm2/s，推薦30…46mm2/s
液壓油的允許污染程度-符合ISO 4406（c）18/16/13級的清潔度等級
滯后率  ≤0.05%
反轉范圍  ≤0.03%
響應靈敏度  ≤0.03%
零點平衡  ≤1%
零點漂移隨尺寸變化：6通徑  10通徑
液壓油溫度  <0.1%/10 K  <0.1%/10 K
工作壓力  <0.5%/100巴  <0.3%/100巴
電氣
工作電壓標稱值（限值） 24VDC（19.4…35）
電流消耗
尺寸6  2A脈沖負載：4 A
尺寸10 2.8A脈沖負載：4A
接口“A1”
指令值信號  ±10V Ri>50kΩ
實際值信號±10V  Imax=2mA
界面“F1”
指令值信號  4…20mA Re>100Ω
實際值信號  4…20mA 負載電阻500Ω
占空比  100%
線圈溫度  高達150°C
符合EN 60529 IP 65的閥門保護類型，電纜插座正確安裝并鎖定
配件，單獨購買
電纜插座（塑料版）
符合DIN EN 175201-804標準
單獨訂購，
材料編號R900021267
電纜插座（金屬版）
符合DIN EN 175201-804標準
單獨訂購，
材料編號R900223890
德國力士樂REXROTH比例閥訂貨號和型號
R900958253 4WRSE6V04-3X/G24K0/A1V-614
R900558830 4WRSE6V10-3X/G24K0/A1V
R900579447 4WRSE6V35-3X/G24K0/A1V
R900909078 4WRSE6V1-10-3X/G24K0/A1V
R900906155 4WRSE6V1-20-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
R900913973 4WRSE6Q00-3X/G24K0/A1V-587
R900940352 4WRSE10R80-32/G24K0/A1V
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900579140 4WRSE10V1-50-3X/G24K0/A1V
R900579141 4WRSE10E1-50-3X/G24K0/A1V
R900950465 4WRSE10Q00-32/G24K0/A1V-657
R900726698 4WRSE10V80-3X/G24K0/F1V
R900922997 4WRSE10V1-25-3X/G24K0/A1V
R900916871 4WRSE10Q2-80-32/G24K0/A1V
R900919744 4WRSE10VC80-3X/G24K0/A1V
R900930729 4WRSE10R5-80-3X/G24K0/A1V
R900556812 4WRSE10V1-80-3X/G24K0/A1V
R900775890 4WRSE10V80-3X/G24K0/A1V-429
R900775889 4WRSE10V50-3X/G24K0/A1V-429
R900961308 4WRSE10R5-00-3X/G24K0/A1V-664

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B40P-3X/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    50
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    40
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.99

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    50
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    24
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.985

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B04L-3X/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    8
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    4
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPE10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 80 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
節能 - 不需要先導油，流量高壓差低
靈活 - 適用于位置和速度控制
 - 響應靈敏度高，滯后小
安全 - 可借助 ISA 適配器切斷第二線圈
IO-Link 接口，可選
三位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
行程線圈
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE) （可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活相關線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 V 的情況下，電子元件將控制閥芯調節到中心位置。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
控制閥芯 在壓縮彈簧的作用下保持在機械中心位置（（帶有符號 V）不適用于液壓中心位置）。
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜 (8)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
兩位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。正控制值預設時，閥門從 P 到 B 或者從 A 到 T 打開。負控制時，控制閥芯位置無變化。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404766 4WRPE10CB80L-20/G24K0/F1M-810
0811404771 4WRPE10E80SJ-20/G24K0/A1M
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901409007 4WRPE10Q3-80S-30/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
0811404552 4WRPE10V80M-20/G24K0/A1M-837
R901392641 4WRPE10V80S-3X/M/24A1
R901514048 4WRPE10V80S-3X/V/24A1
0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M
R901396517 4WRPE10E1-80SJ-3X/M/24A1
0811404818 4WRPE10CB80M-2X/G24K0/A1M-846
0811404767 4WRPE10Q3-80M-2X/G24K0/A1M
0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797
0811404776 4WRPE10WC80SJ-2X/G24K0/B5M
0811404814 4WRPE10KB130P-2X/G24K0/B5M
0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830



力士樂REXROTH方向控制閥，直接操作，帶集成數字軸控制器（IAC多以太網）
系列4WRPDH
通徑6和10
組件系列2X
工作壓力350巴
流量100升/分鐘（∆p=35巴）
特征
打開
–集成數字軸控制功能（IAC多以太網）
–總線連接/服務接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
可擴展
–2個可配置的模擬傳感器輸入
–1個線性位置測量系統輸入（SSI、1Vpp或EnDat 2.2）
處境安全的
-內部安全功能（根據EN 13849-1，可用于4類/PL e）
–符合EMC指令2014/30/EU的CE要求
準確的
–液壓控制器
–高響應靈敏度和低滯后
組成
IAC多以太網方向控制閥
電子設備主要由以下部分組成：
帶伺服質量控制滑閥和套筒的直接操作方向控制閥
集成數字軸控制器，具有：
–模擬/數字接口（XH2）
–以太網接口（X7E1、X7E2）
–模擬傳感器接口（X2M1、X2M2）
–數字傳感器接口（X8M）
功能
IAC多以太網閥（基于方向控制閥的集成軸控制器）是一種數字方向控制閥，具有集成軸控制器和以下功能：
位置控制
壓力/力控制
閉環速度控制
交替控制（位置-壓力/力）
交替控制（流量-壓力/力）
pQ功能（流量控制）
這實現了以下操作模式：
閥門直接控制
驅動控制位置控制
驅動控制定位
定位塊操作
命令值通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）預設
向上級控制提供的實際值信號的反饋信息可選地通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）提供
控制器參數通過以太網接口（X7E1或X7E2）設置
安全功能
由于接頭（XH2）上的控制電磁閥（啟用引腳3，低信號），關閉功能被啟用。
關閉后，閥門的控制滑閥處于故障安全位置。
電磁閥B的啟用確認引腳8為“高”。
通過連接控制電磁閥（啟用引腳3，高信號），可以通過命令值預設在兩個方向上調節閥門。
電磁閥B的啟用確認引腳8為“低”。
閥門的集成控制電子設備還允許根據EN 13849-1方向P→a關閉通道（根據應用觀察故障安全位置）。
為此，必須提供合適的控制系統，以在方向相關的閥門信號“啟用輸入”和“啟用確認”（閥門反饋的診斷信號）之間進行合理性檢查，并在錯誤情況下做出反應。
根據EN 13849-1（取決于閥門類型），不可能以安全相關的方式關閉方向P→B。
監視
數字控制電子設備能夠實現全面的監控功能/錯誤檢測，包括：
欠電壓
通信錯誤
模擬傳感器輸入和數字位置測量系統的電纜斷裂
模擬/數字輸出的短路監測
微控制器監測
集成電子設備的溫度
注意：
停用時，4/4方向控制閥沒有無泄漏的基本鎖定。設計驅動器時必須考慮泄漏。當電源電壓關閉時，驅動器可能會在功能方向P→B上短時間加速。
4WRPDH型閥門可用作切斷元件。3或4（符合EN 13849-1的PL e）。對于這兩種類型，需要額外的關閉元件來實現雙通道關閉。
主要技術參數
通徑NG 6 10
連接類型 板連接
連接圖 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05
重量 3.2kg   7.2kg
安裝位置  任意
環境溫度范圍  –20…+60°C
儲存溫度范圍  +5…+40°C
儲存時間  1年
相對濕度（無凝結）  95%
防護等級符合EN 60529   IP65（如果正確安裝的連接器使用）
表面溫度  150°C
MTTFd值符合EN ISO 13849 150年標準
正弦測試符合EN 60068-2-6 10...2000赫茲/大10克/10個周期/3個軸
根據EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3軸進行噪聲測試
運輸沖擊符合EN 60068-2-27 15 g/11 ms/3軸
一致性  CE符合EMC標準指令2014/30/EU  EN 61000-6-2和EN 61000-6-3
RoHS指令  2011/65/EU
運行壓力
端口A、B、P  350bar
端口T  250bar
液壓油溫度范圍  –20…+60°C
推薦粘度范圍  20…100mm2/s
允許粘度范圍  10…800mm2/s
液壓油；符合ISO 4406（c）的清潔度等級  Class 18/16/13
滯后率  ≤0.2%
制造公差qVmax  ≤10%
溫度漂移  零點漂移<0.25%/10 K
壓力漂移  零點漂移<0.15%/100 bar
零點校準  ±1%（出廠）
德國力士樂REXROTH比例閥訂貨號和型號：
R901368366 4WRPDH6C3B04L-20/M/24SD6T
R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T
R901474989 4WRPDH6C5B40L-2X/M/24ND6T
R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士樂REXROTH比例閥R901368366
液壓比例方向閥 4WRPDH6C3B04L-2X/M/24SD6T
R901368366 4WRPDH6C3B04L-20/M/24SD6T
公稱尺寸 6, , 符號 C3, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高。
滑閥
直接驅動
線性的
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPDH
工作壓力[bar]    350
流量[l/min]    8.
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    4.
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，12極（11+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    ±10 VDC或4。。。20mA，數字，Sercos III
符合性說明    CE符合EMC指令2014/30/EU，根據EN 61000-6-2和EN 61000-6-3進行測試；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.56


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥
4WRTE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 3000 l/min
額定流量 25 … 1000 l/min
可靠 - 經過驗證且堅固耐用的設計
安全性
-主級控制腔中存在自動壓力補償，借助先導控制閥實現
-主級控制閥芯位于彈簧對中的中心位置和/或偏移位置
-可選閥芯位置監控
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
4WRTE 型閥門是一個帶電氣位置反饋、集成電子元件 (OBE) 和可選閥芯位置監控的先導式方向控制閥。
設置
閥門基本構成包括3個主要組件：
帶有主級控制閥芯和可選閥芯位置監控的殼體
帶主級感應式位置傳感器的集成電子元件（可選配電子元件保護膜）
帶有控制閥芯/插口設備、感應式位置傳感器和主級控制閥芯的中心位置壓力反饋的先導控制閥
功能
比例電磁鐵斷電后，主級控制閥芯將通過對中彈簧和壓力反饋保持在中心位置
主級控制閥芯通過先導控制閥進行控制 → 主級控制閥芯位于調節位置
通過更改比例電磁鐵的線圈磁力以控制先導控制閥的控制閥芯
集成電子元件的控制值與理論值的連接
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。先導油回油從內部通過油口 T 或從外部通過 Y 泄至油箱
在控制值為 0 V 的情況下，電子元件將主級控制閥芯控制在中心位置。
閥芯位置監控
主級控制閥芯的閥芯位置通過位置感應開關進行檢測，然后通過兩個具有預設邏輯的轉換輸出進行顯示。如果超過固定設置轉換點，則控制閥芯遮蓋中將監控與零位置的偏差（請參閱“附件”）。
可在用于監視功能的高級控制中使用這些切換信號。通過帶兩個信號輸出插腳和兩個電源插腳的 4 極連接器 M12x1 單獨進行電氣連接。
應用領域
閥門可以用于與安全相關的雙通道應用（符合 EN 13849-1 標準的類別 3，PL d 和 類別 4，PL e），例如一個通道的關閉元件。閥門符合 EN 60204 標準中停機類別 0 的安全啟動關閉要求。
如果需要安全要求，閥門的電源電壓必須基于
所需的安全等級（類別 PL）進行安全斷電。
根據應用和工作設備要求 - 符合 EN 13849-1 的特定標準，用戶必須提供符合所需
診斷范圍 DCavg 并使用高級控制的適當監控/可信性檢查。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件
保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
電源電壓故障
一旦出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
在控制腔的相同等級上通過先導控制閥進行的自動壓力控制
在壓力供應故障的情況下，通過對中彈簧實現主級控制閥芯的對中
主級控制閥芯的中心位置
注意：
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞。
對于帶 E、E1-、W6- 和 W8- 符號的控制閥芯，對中彈簧將主級控制閥芯置于中心位置，V- 和 V1 控制閥芯已切換至優先方向 P 至 B 和 A 至 T，控制閥芯行程的公差范圍為 1 % 至大 11 %。
PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門。
已在工廠完成了零電位的設置。注意：更改零電位可能導致系統損壞，故只能由的人員執行。
如果更換先導控制閥或電子元件，必須由受過指導的專家重新調節零電位。
“無代碼”型號
外部先導油供油
外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“E”
內部先導油供油
外部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
在底板中，必須關閉油口 X。
型號“ET”
內部先導油供油
內部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 X 和 Y。
型號“T”
外部先導油供油
內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號：
R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V
R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M
R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M
R901052969 4WRTE10E100L-4X/6EG24TK31/A1M
R901011175 4WRTE10W6-100S-43/6EG24K31/A1M
R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M
R900969007 4WRTE10V50L-4X/6EG24K31/F1M
R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M
R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M
R900954258 4WRTE10V100L-4X/6EG24K31/A1M
R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M
R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V
R901316264 4WRTE10E25L-4X/6EG24K31/F1M
R900954260 4WRTE10V50L-43/6EG24ETK31/A1M
R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M
R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M
R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M
R901052558 4WRTE16E200L-4X/6EG24EK31/F1M
R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M
R900978862 4WRTE16W6-200L-40/6EG24K31/F1V
R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M
R901083707 4WRTE16V125P-4X/6EG24TK31/A5M
R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M
R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M
R900954277 4WRTE16V200L-4X/6EG24K31/A1M
R900954275 4WRTE16V125L-4X/6EG24K31/A1M
R900710344 4WRTE16V1-200L-46/6EG24K31/F1M
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M
R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280
R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
R900954281 4WRTE25E220L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
R900954283 4WRTE25E350L-46/6EG24K31/A1M
R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M
R900700274 4WRTE25W6220L-4X/6EG24K31/A1M
R900733295 4WRTE25R350L-4X/6EG24K31/A1M
R900954294 4WRTE25V220L-4X/6EG24K31/A1M
R900975549 4WRTE25V350L-4X/6EG24K31/A5M
R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M
R901392994 4WRTE25V220P-4X/6EG24K31/A5V
R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M
R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M
R901212530 4WRTE25V220P-4X/6EG24EK31/A1M
R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M
R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M
R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280
R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M
R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M
R900781687 4WRTE27V500L-4X/6EG24K31/A1M
R901000410 4WRTE27V000L-41/6EG24K31/A1M-736
R900967043 4WRTE27E500P-4X/6EG24K31/A1M
R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M
R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M
R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M
R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M
R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280
R900954303 4WRTE32V600L-4X/6EG24K31/A1M
R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M
R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737
R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M
R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M
R900775780 4WRTE32E600P-4X/6EG24K31/A1M
R901227848 4WRTE32V600P-4X/6EG24K31/A1M
R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M
R901360910 4WRTE35V1000P-4X/6EG24K31/A1M
R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M
R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M


力士樂REXROTH比例閥R900954296
液壓比例方向閥 4WRTE25V350L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WRTE
工作壓力[bar]    350
流量[l/min]    870
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    350
大小    25
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    17.93

力士樂REXROTH比例閥4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
標稱尺寸25，符號E，帶集成電子器件的電氣，24 V DC
大功率工業液壓閥，根據液壓符號可靠的油流向調節，內部活塞位置反饋，精度高
線性特性
滑閥
預轉向
外部控制供油，外部控制回油
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    870
活塞符號    符號E
控件    集成電子
連接類型    板式結構
額定流量【l/min】    220
標稱尺寸    25
操作類型    帶有集成電子設備的電氣
連接數    4
開關位置數量    3
電源電壓    24伏直流電
電氣插頭    設備插頭7針（6+PE）
電氣連接說明    符合EN 175201-804的裝置插頭7針（6+PE）
連通性    模擬，設定值±10 V
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.06

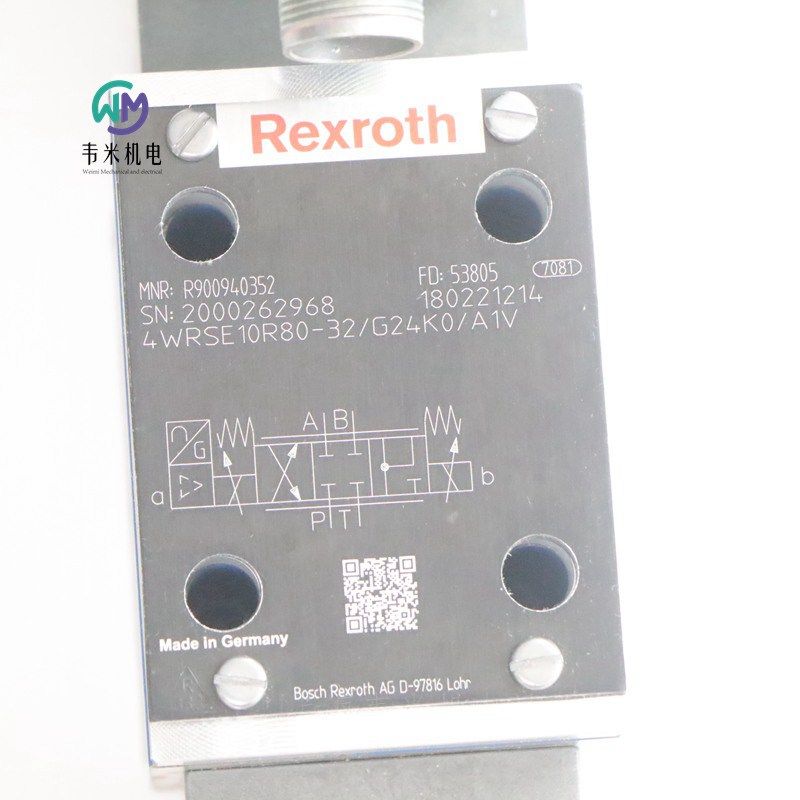

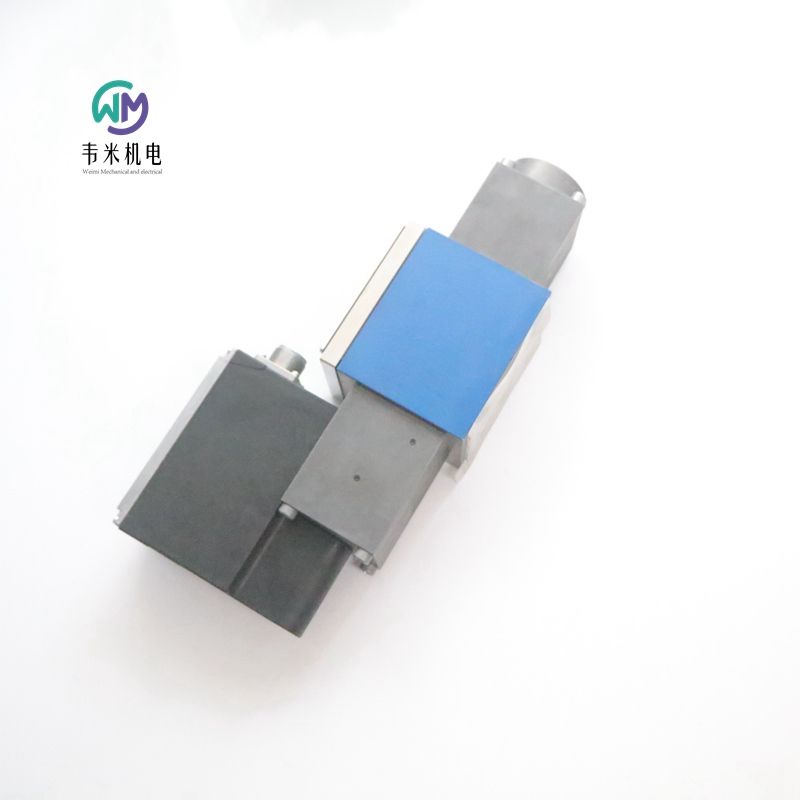

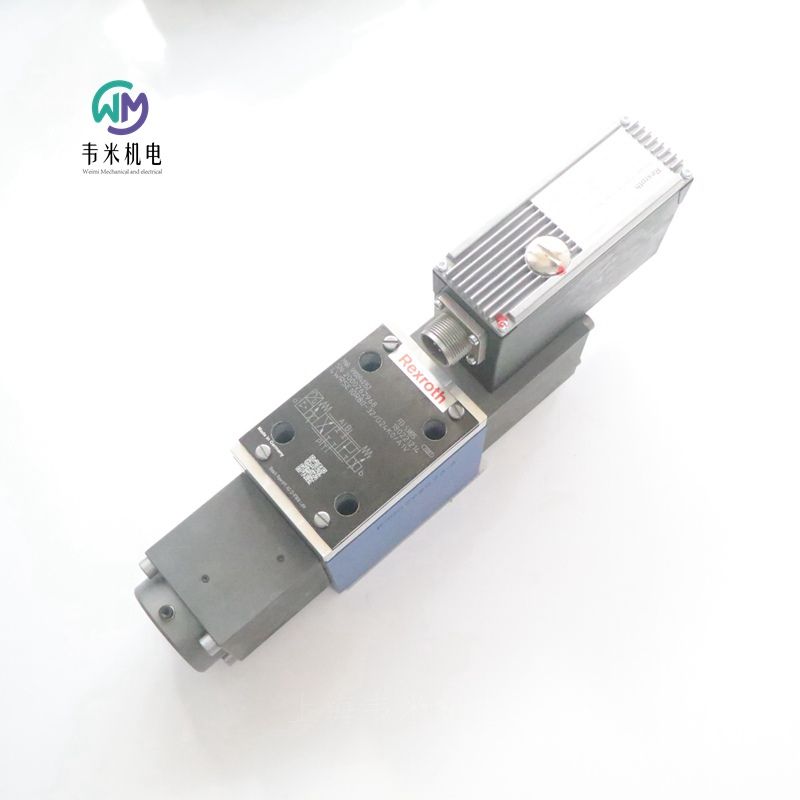

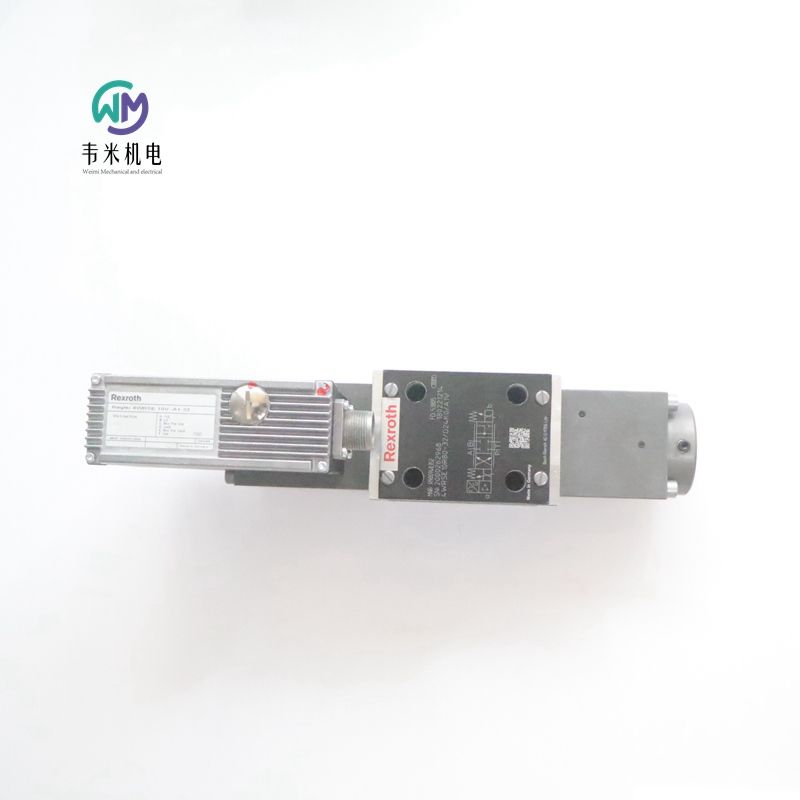

力士樂三位四通比例閥4WRSE10R80-32/G24K0/A1V
