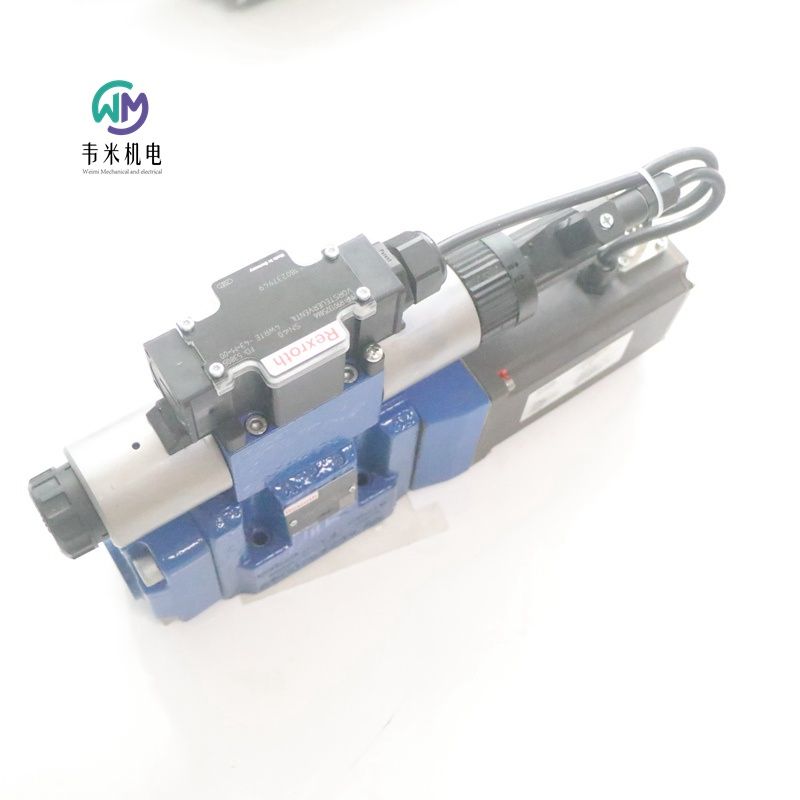

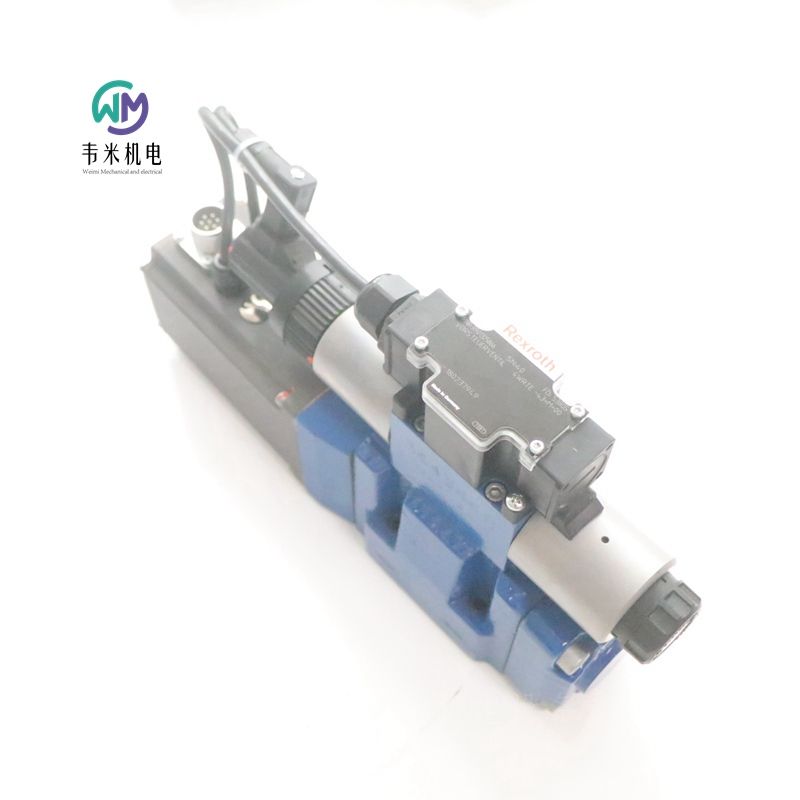

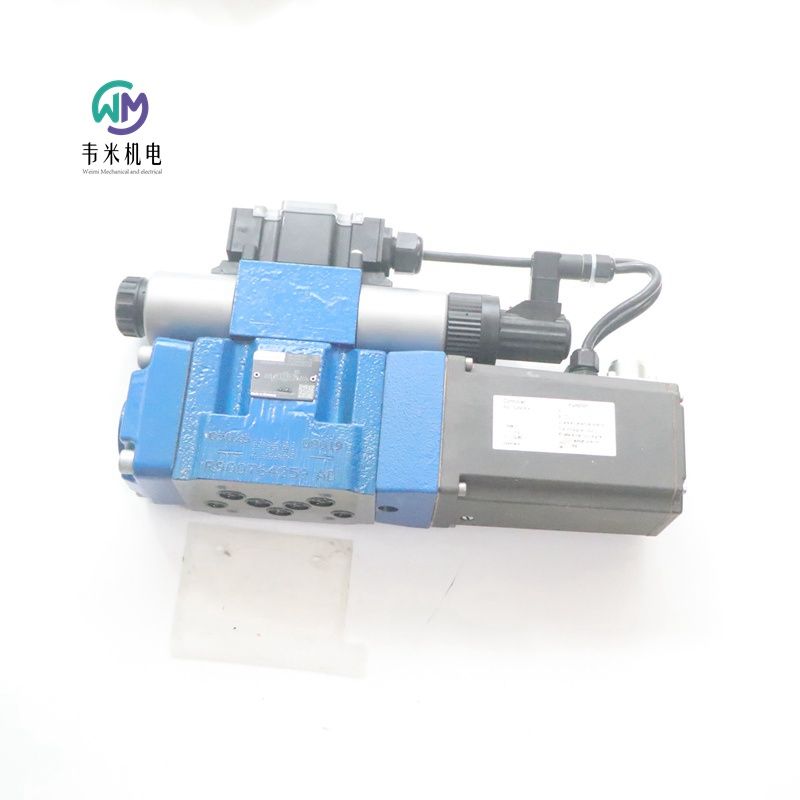

REXROTH比例閥4WRTE10R3-100S-46/6EG24K31/A1M，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥
4WRTE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 3000 l/min
額定流量 25 … 1000 l/min
可靠 - 經過驗證且堅固耐用的設計
安全性
-主級控制腔中存在自動壓力補償，借助先導控制閥實現
-主級控制閥芯位于彈簧對中的中心位置和/或偏移位置
-可選閥芯位置監控
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
4WRTE 型閥門是一個帶電氣位置反饋、集成電子元件 (OBE) 和可選閥芯位置監控的先導式方向控制閥。
設置
閥門基本構成包括3個主要組件：
帶有主級控制閥芯和可選閥芯位置監控的殼體
帶主級感應式位置傳感器的集成電子元件（可選配電子元件保護膜）

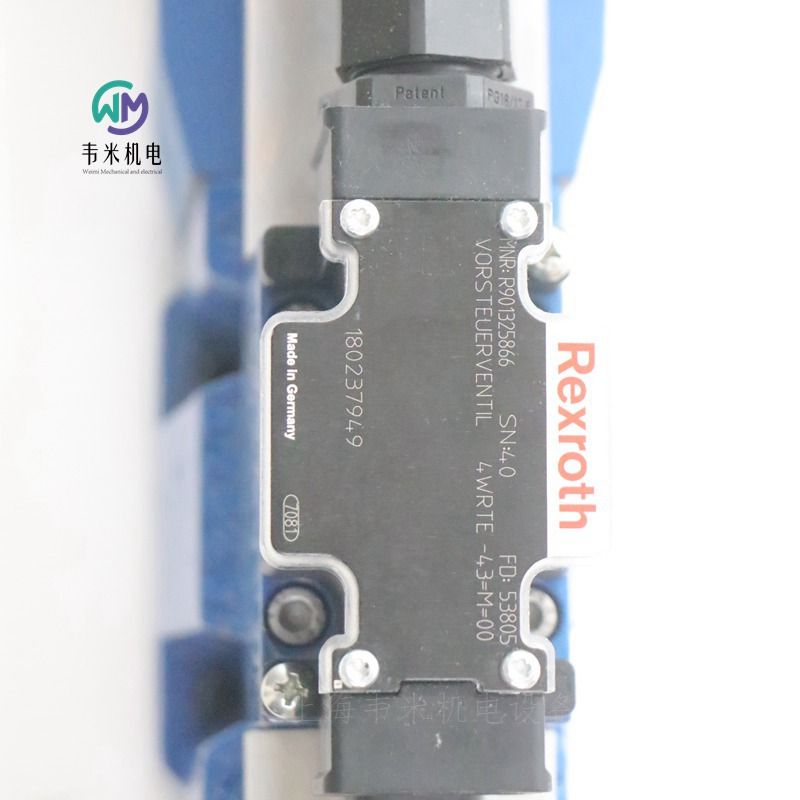

帶有控制閥芯/插口設備、感應式位置傳感器和主級控制閥芯的中心位置壓力反饋的先導控制閥
功能
比例電磁鐵斷電后，主級控制閥芯將通過對中彈簧和壓力反饋保持在中心位置
主級控制閥芯通過先導控制閥進行控制 → 主級控制閥芯位于調節位置
通過更改比例電磁鐵的線圈磁力以控制先導控制閥的控制閥芯
集成電子元件的控制值與理論值的連接
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。先導油回油從內部通過油口 T 或從外部通過 Y 泄至油箱
在控制值為 0 V 的情況下，電子元件將主級控制閥芯控制在中心位置。
閥芯位置監控
主級控制閥芯的閥芯位置通過位置感應開關進行檢測，然后通過兩個具有預設邏輯的轉換輸出進行顯示。如果超過固定設置轉換點，則控制閥芯遮蓋中將監控與零位置的偏差（請參閱“附件”）。
可在用于監視功能的高級控制中使用這些切換信號。通過帶兩個信號輸出插腳和兩個電源插腳的 4 極連接器 M12x1 單獨進行電氣連接。
應用領域
閥門可以用于與安全相關的雙通道應用（符合 EN 13849-1 標準的類別 3，PL d 和 類別 4，PL e），例如一個通道的關閉元件。閥門符合 EN 60204 標準中停機類別 0 的安全啟動關閉要求。
如果需要安全要求，閥門的電源電壓必須基于
所需的安全等級（類別 PL）進行安全斷電。
根據應用和工作設備要求 - 符合 EN 13849-1 的特定標準，用戶必須提供符合所需
診斷范圍 DCavg 并使用高級控制的適當監控/可信性檢查。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件
保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
電源電壓故障
一旦出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
在控制腔的相同等級上通過先導控制閥進行的自動壓力控制
在壓力供應故障的情況下，通過對中彈簧實現主級控制閥芯的對中
主級控制閥芯的中心位置
注意：
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞。
對于帶 E、E1-、W6- 和 W8- 符號的控制閥芯，對中彈簧將主級控制閥芯置于中心位置，V- 和 V1 控制閥芯已切換至優先方向 P 至 B 和 A 至 T，控制閥芯行程的公差范圍為 1 % 至大 11 %。
PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門。
已在工廠完成了零電位的設置。注意：更改零電位可能導致系統損壞，故只能由的人員執行。
如果更換先導控制閥或電子元件，必須由受過指導的專家重新調節零電位。
“無代碼”型號
外部先導油供油
外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“E”
內部先導油供油
外部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
在底板中，必須關閉油口 X。
型號“ET”
內部先導油供油
內部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 X 和 Y。
型號“T”
外部先導油供油
內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號：
R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V

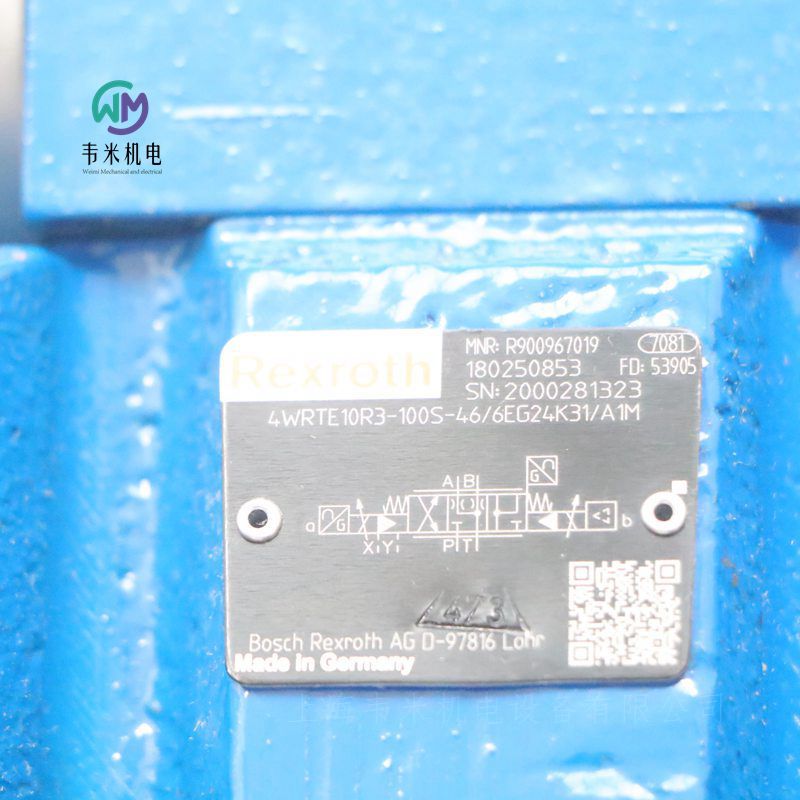

R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M
R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M
R901052969 4WRTE10E100L-4X/6EG24TK31/A1M
R901011175 4WRTE10W6-100S-43/6EG24K31/A1M
R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M
R900969007 4WRTE10V50L-4X/6EG24K31/F1M
R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M
R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M
R900954258 4WRTE10V100L-4X/6EG24K31/A1M
R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M
R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V
R901316264 4WRTE10E25L-4X/6EG24K31/F1M
R900954260 4WRTE10V50L-43/6EG24ETK31/A1M
R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M
R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M
R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M
R901052558 4WRTE16E200L-4X/6EG24EK31/F1M
R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M
R900978862 4WRTE16W6-200L-40/6EG24K31/F1V
R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M
R901083707 4WRTE16V125P-4X/6EG24TK31/A5M
R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M
R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M
R900954277 4WRTE16V200L-4X/6EG24K31/A1M
R900954275 4WRTE16V125L-4X/6EG24K31/A1M
R900710344 4WRTE16V1-200L-46/6EG24K31/F1M
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M
R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280
R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
R900954281 4WRTE25E220L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
R900954283 4WRTE25E350L-46/6EG24K31/A1M
R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M
R900700274 4WRTE25W6220L-4X/6EG24K31/A1M
R900733295 4WRTE25R350L-4X/6EG24K31/A1M
R900954294 4WRTE25V220L-4X/6EG24K31/A1M
R900975549 4WRTE25V350L-4X/6EG24K31/A5M
R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M
R901392994 4WRTE25V220P-4X/6EG24K31/A5V
R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M
R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M
R901212530 4WRTE25V220P-4X/6EG24EK31/A1M
R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M
R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M
R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280
R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M
R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M
R900781687 4WRTE27V500L-4X/6EG24K31/A1M
R901000410 4WRTE27V000L-41/6EG24K31/A1M-736
R900967043 4WRTE27E500P-4X/6EG24K31/A1M
R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M
R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M
R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M
R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M
R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280
R900954303 4WRTE32V600L-4X/6EG24K31/A1M
R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M
R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737
R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M
R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M
R900775780 4WRTE32E600P-4X/6EG24K31/A1M
R901227848 4WRTE32V600P-4X/6EG24K31/A1M
R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M
R901360910 4WRTE35V1000P-4X/6EG24K31/A1M
R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M
R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M


力士樂REXROTH比例閥R900954296
液壓比例方向閥 4WRTE25V350L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WRTE
工作壓力[bar]    350
流量[l/min]    870
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    350
大小    25
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    17.93

力士樂REXROTH比例閥4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
標稱尺寸25，符號E，帶集成電子器件的電氣，24 V DC
大功率工業液壓閥，根據液壓符號可靠的油流向調節，內部活塞位置反饋，精度高
線性特性
滑閥
預轉向
外部控制供油，外部控制回油
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    870
活塞符號    符號E
控件    集成電子
連接類型    板式結構
額定流量【l/min】    220
標稱尺寸    25
操作類型    帶有集成電子設備的電氣
連接數    4
開關位置數量    3
電源電壓    24伏直流電
電氣插頭    設備插頭7針（6+PE）
電氣連接說明    符合EN 175201-804的裝置插頭7針（6+PE）
連通性    模擬，設定值±10 V
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.06

力士樂REXROTH液壓比例方向閥 4WRTE25E350L-4X/6EG24K31/A1M
R900954283
公稱尺寸 25，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高
線性特性曲線
滑閥
領航
外控供油，外控回油
連接圖    ISO 4401-08-08-0-05
大壓力 [bar]    350
大體積流量 [l/min]    870
活塞符號    符號 E
控件    集成電子元件
連接類型    板式結構
額定流量 [l/min]    350
標稱尺寸    25
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    17.88

力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的先導式比例方向閥
4WRZ
規格 10, 16, 25, 32
組件系列 7X
大工作壓力 350 bar
大流量 1600 l/min
不帶集成電子元件 (OBE) 的先導式二級比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
輔助操縱裝置，可選
彈簧定中的控制滑板
先導式比例方向閥型號 4WRZ(E)… 和 5WRZ(E).52…
型號為 4WRZ(E)... 的閥門是由比例電磁鐵啟動的先導式四通方向閥。它們的功能是控制流動方向和流量。
5WRZ(E)… 型閥門配有附加油口“R”（限于 NG52）。
設置：
閥門的基本構成包括：
帶比例電磁鐵的先導控制閥
帶主控制閥芯和對中彈簧的主閥
功能：
線圈斷電后，主控制閥芯將通過對中彈簧保持在中心位置。
主控制閥芯由先導控制閥控制；主控制閥芯成比例移動，例如，通過啟動線圈“b”。
→控制閥芯向右移動，先導油通過先導控制閥流入壓力腔，并使主控制閥芯根據電氣輸入信號成比例轉動。
→通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
先導油可通過油口P從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。
關閉線圈
→ 控制閥芯和主控制閥芯移回至中心位置
根據閥芯位置，液壓油可從P流到A，從B流到T，或從P流到B，從A流到T (R)。
可選手動應急操作可在線圈不通電的情況下用于移動控制閥芯。
注意：
意外激活手動應急操作可能會導致不受控制的機器運動！
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
德國力士樂REXROTH電液比例閥物料號和型號：
R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M
R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M
R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
R900712186 4WRZ25E325-73/6EG24N9K4/D3M
R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M
R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M
R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M
R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M
R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士樂REXROTH比例閥R900968534
液壓比例方向閥 4WRZ25W8-220-7X/6EG24N9EK4/D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
公稱尺寸 25, , 符號 W8, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
帶減壓閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WRZ（E）
工作壓力[bar]    350
流量[l/min]    870
滑閥符號    符號W8
連接類型    底板安裝
標稱流量[l/min]    220
大小    25
驅動類型    帶外部電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    20.56

力士樂REXROTH先導式比例方向閥4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公稱尺寸 25，符號 E，電氣帶外接電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
帶隱藏式手動操作
滑閥
領航
內控供油，外控回油
帶減壓閥
連接圖    ISO 4401-08-08-0-05
大壓力 [bar]    350
大體積流量 [l/min]    870
活塞符號    符號 E
連接類型    板式結構
額定流量 [l/min]    325
標稱尺寸    25
驅動類型    電氣帶外接電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    3 針設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    20.44

力士樂REXROTH液壓比例方向閥 4WRZE16W8-180-7X/6EG24N9K31/A1M
R901483053
規格 16，符號 W8，集成電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
帶隱藏式手動操作
滑閥
先導
外控供油，外控回油
不帶減壓閥
連接圖    ISO 4401-07-07-0-05
大壓力 [bar]    350
大體積流量 [l/min]    460
活塞符號    符號 W8
連接類型    板式結構
額定流量 [l/min]    180
標稱尺寸    16
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    12.56

力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 6
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 40 l/min
額定流量 2 … 40 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH6 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404034 4WRPH6C3B12L-2X/G24Z4/M
0811404035 4WRPH6C3B24L-20/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
0811404039 4WRPH6C4B40L-20/G24Z4/M

力士樂REXROTH液壓比例方向閥4WRPH6C3B40L-2X/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
公稱尺寸 6, , 符號 C3, , 通過外部電子元件實現電氣控制, , 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度
滑閥
直動式
連接圖    ISO 4401-03-02-0-94
產品系列    4WRPH 6
工作壓力. [bar]    315.0
體積流量 [l/min]    50.0
活塞符號    符號 C3
連接類型    底板安裝
公稱流量 [l/min]    40.0
標稱尺寸    6
驅動類型    通過外部電子元件實現電氣控制
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    7 芯連接器 (6 + PE)，符合 EN 175201-804 標準
液壓油    HFC
HL
HLP
HLPD
HVLP
HVLPD
密封件    NBR
重量 [kg]    2.7

力士樂REXROTH比例閥0811404034
液壓比例方向閥 4WRPH6C3B12L-2X/G24Z4/M
公稱尺寸 6, , 符號 C3, , 通過外部電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-02-94
產品系列    4WRPH 6
工作壓力[bar]    315
流量[l/min]    22
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    12
大小    6.
驅動類型    帶外部電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.72

力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 10
規格 10
組件系列 2X
大工作壓力 315 bar
大流量 100 l/min
額定流量 50 … 100 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH10 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404060 4WRPH10C4B50L-20/G24Z4/M
0811404061 4WRPH10C4B100L-20/G24Z4/M
R901222250 4WRPH10C3B50L-20/G24K0/M-750


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口 的集成電子元件 (OBE)（可選配減振板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）
REXROTH比例閥4WRTE10R3-100S-46/6EG24K31/A1M
