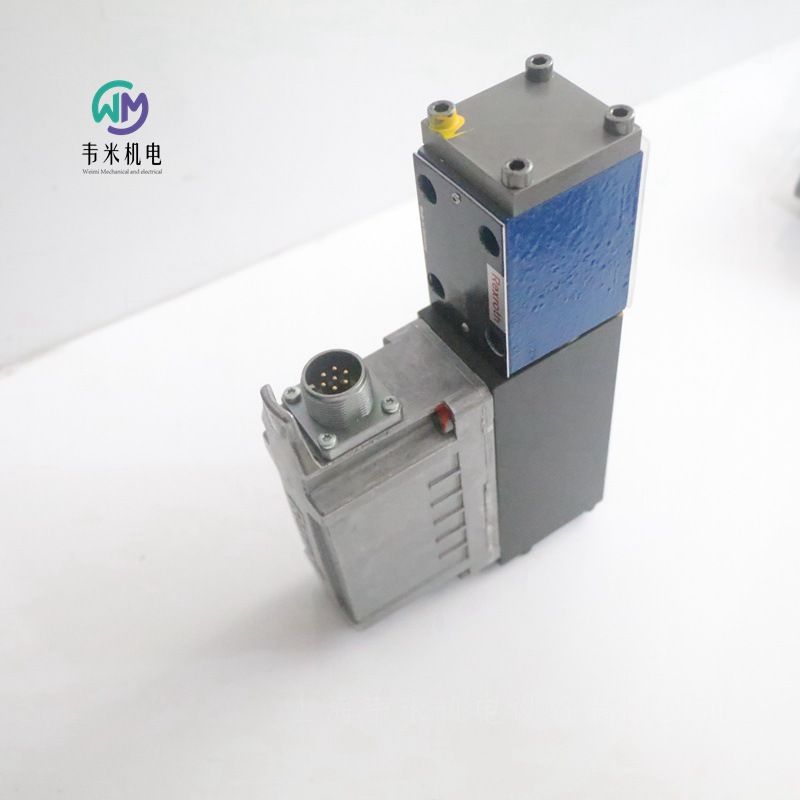

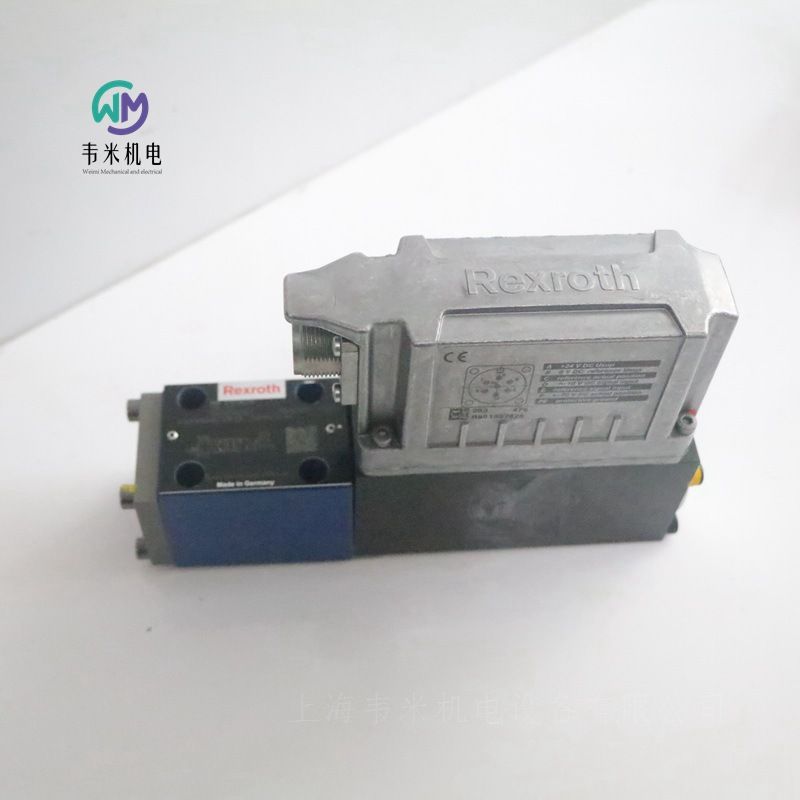

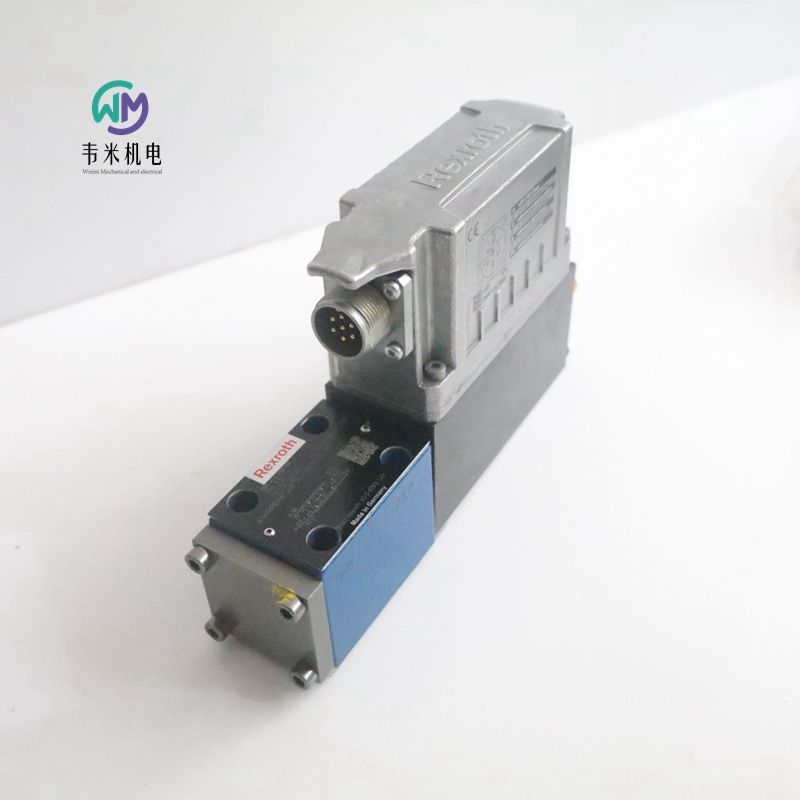

REXROTH比例閥4WRPEH6C4B12L-31/M/24A1，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

力士樂REXROTH液壓比例方向閥
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    23
活塞符號    符號 C4
連接類型    板式結構
額定流量 [l/min]    12
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接
模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.98

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口的集成電子元件 (OBE)（可選配減振板 ）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥物料號和型號：
R901382323 4WRPEH6C3B15P-31/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404720 4WRREH6VB40L-11/G24K0/B5M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
0811403549 4WRPNH6C3B12L-20/M/24PA6A
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1

力士樂REXROTH比例閥R901382323
液壓比例方向閥 4WRPEH6C3B15P-3X/M/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全切斷
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPEH6
工作壓力[bar]    350
流量[l/min]    30
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    15
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    指令值輸入±10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.98

力士樂REXROTH比例閥R901382315
液壓比例方向閥 4WRPEH6C3B40L-3X/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全停機
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRPEH6
工作壓力[bar]    350
流量[l/min]    50
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    40
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    指令值輸入±10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.

力士樂REXROTH比例閥0811404720
液壓比例方向閥 4WRREH6VB40L-1X/G24K0/B5M
0811404720 4WRREH6VB40L-11/G24K0/B5M
公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-0-05
工作壓力[bar]    315
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    40
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
無線連接    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.25

力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度
通過額外的故障安全位置安全關閉
閘閥
直接操作
產品特性
連接圖像
ISO 4401-03-02-0-05
產品系列 4WRPEH6
壓力[bar] 350.
體積流量[l/min] 50
活塞符號 符號C3
連接類型 板式結構
額定流量【l/min】 40
標稱尺寸 6.
操作類型 帶有集成電子設備的電氣
連接數 4.
開關位置數量 4.
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6°PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6°PE）
連通性 模擬，設定值4至20 mA
符合性說明 CE，電磁兼容性2014/30/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    23
活塞符號    符號 C3
連接類型    板式結構
額定流量 [l/min]    12
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.98367

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH溢流閥DBDS10K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類    溢流閥，直動式
產品系列類型    DBD.K
油口數量    2
大壓力 [bar]    630
大體積流量 [l/min]    120
正常位置    常閉
閥心滑閥    閥座設計
連接類型    內旋緊式閥
直接 - 先導式    直動式
插孔    M35x1,5
額定流量 [l/min]    120
調整選項    襯套帶六角和保護帽
油口    G 1/2
密封材料    NBR
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.55

力士樂REXROTH機械溢流閥DBDS10P1X/200
R900424157 DBDS10P1X/200
公稱尺寸 10，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S10
大壓力 [bar]    200
大體積流量 [l/min]    120
活塞符號    P → T
連接類型    板式結構
標稱尺寸    10
驅動類型    帶機械操作
連接數    2
開關位置數    2
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章    NBR
重量 [kg]    3.680

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar]    315
大體積流量 [l/min]    235
活塞符號    P → T
連接類型    螺紋接口
標稱尺寸    20
驅動類型    帶機械操作
連接數    2
開關位置數    2
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    6.8

力士樂REXROTH溢流閥DBDS20P1X/315
R900424278 DBDS20P1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar]    315
大體積流量 [l/min]    235
活塞符號    P → T
連接類型    板式結構
標稱尺寸    20
驅動類型    帶機械操作
連接數    2
開關位置數    2
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封    NBR
重量 [kg]    7.080


力士樂REXROTH機械溢流閥DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar]    315
大體積流量 [l/min]    166
活塞符號    P → T
連接類型    內旋緊式閥
標稱尺寸    20
驅動類型    帶機械操作
連接數    2
開關位置數    2
符合性說明    CE 壓力設備指令 2014/68/EU
液壓油    HL,HLP
密封    NBR
重量 [kg]    1.080

力士樂REXROTH溢流閥DBDS20K1X/400
R900424203 DBDS20K18/400
R900424203 DBDS20K1X/400
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類    溢流閥，直動式
產品系列類型    DBD.K
油口數量    2
大壓力 [bar]    400
大體積流量 [l/min]    250
正常位置    常閉
閥心滑閥    閥座設計
連接類型    內旋緊式閥
直接 - 先導式    直動式
插孔    M45x1,5
額定流量 [l/min]    250
調整選項    襯套帶六角和保護帽
油口    G 1
密封材料    NBR
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.924



力士樂REXROTH溢流閥 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類    溢流閥，直動式
產品系列類型    DBD.K
油口數量    2
大壓力 [bar]    400
大體積流量 [l/min]    250
正常位置    常閉
閥心滑閥    閥座設計
連接類型    內旋緊式閥
直接 - 先導式    直動式
插孔    M45x1,5
額定流量 [l/min]    250
調整選項    襯套帶六角和保護帽
油口    G 1
密封材料    NBR
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    0.9

力士樂REXROTH溢流閥 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類    溢流閥，直動式
產品系列類型    DBD.K
油口數量    2
大壓力 [bar]    630
大體積流量 [l/min]    120
正常位置    常閉
閥心滑閥    閥座設計
連接類型    內旋緊式閥
直接 - 先導式    直動式
插孔    M35x1,5
額定流量 [l/min]    120
調整選項    襯套帶六角和保護帽
油口    G 1/2
密封材料    NBR
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
產品類型    DBD.K
重量 [kg]    0.54


力士樂REXROTH溢流閥 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar]    100
大體積流量 [l/min]    50
活塞符號    P → T
連接類型    螺紋接口
標稱尺寸    6
驅動類型    帶機械操作
連接數    2
開關位置數    2
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件    NBR
重量 [kg]    1.561


力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WRA
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧和的控制閥芯
帶對中螺紋的線圈和
線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置
通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”
將控制閥芯與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
控制閥芯在壓縮彈簧的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例換向閥訂貨型號：
R900925553 4WRA6EA07-23/G24N9K4/V
R900906262 4WRA6E07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-2X/G24K4/V-828
R901054483 4WRA10EA00-22/G24K4/V-828
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士樂REXROTH液壓比例方向閥
R900954408 4WRA10EA30-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號EA
連接類型    底板安裝
標稱流量[l/min]    30
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士樂REXROTH液壓比例方向閥
R900926985 4WRA10EA30-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號EA
連接類型    底板安裝
標稱流量[l/min]    30
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.42

力士樂REXROTH液壓比例方向閥
R900954064 4WRA10EA60-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號EA
連接類型    底板安裝
標稱流量[l/min]    60
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士樂REXROTH液壓比例方向閥
R900917193 4WRA10EA60-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRA10
工作壓力[bar]    315
流量[l/min]    75
滑閥符號    符號EA
連接類型    底板安裝
標稱流量[l/min]    60
尺寸    10
驅動類型    帶外部電子設備的電氣
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.35
REXROTH比例閥4WRPEH6C4B12L-31/M/24A1
