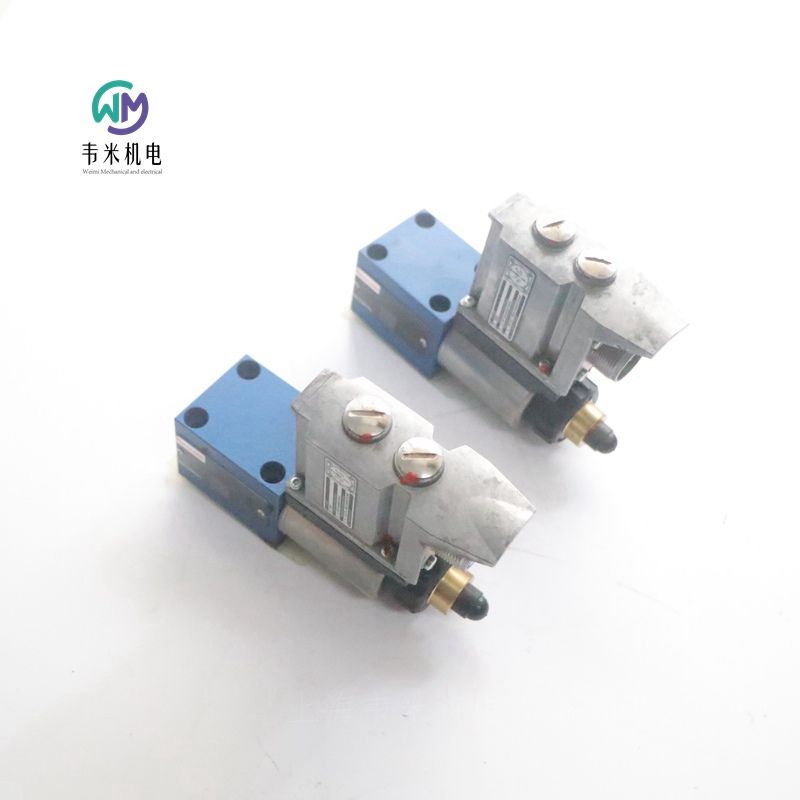

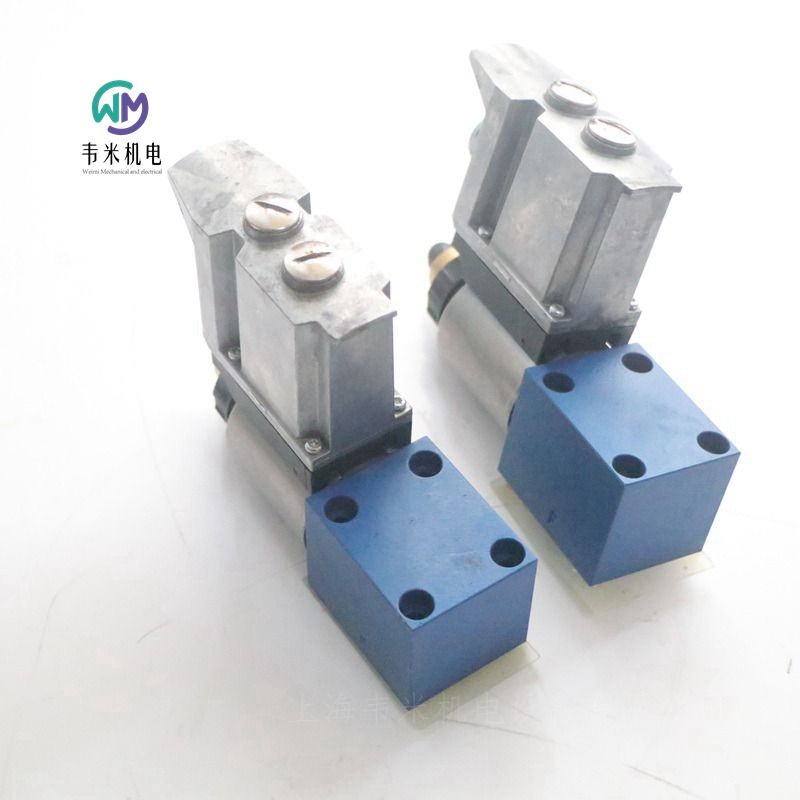

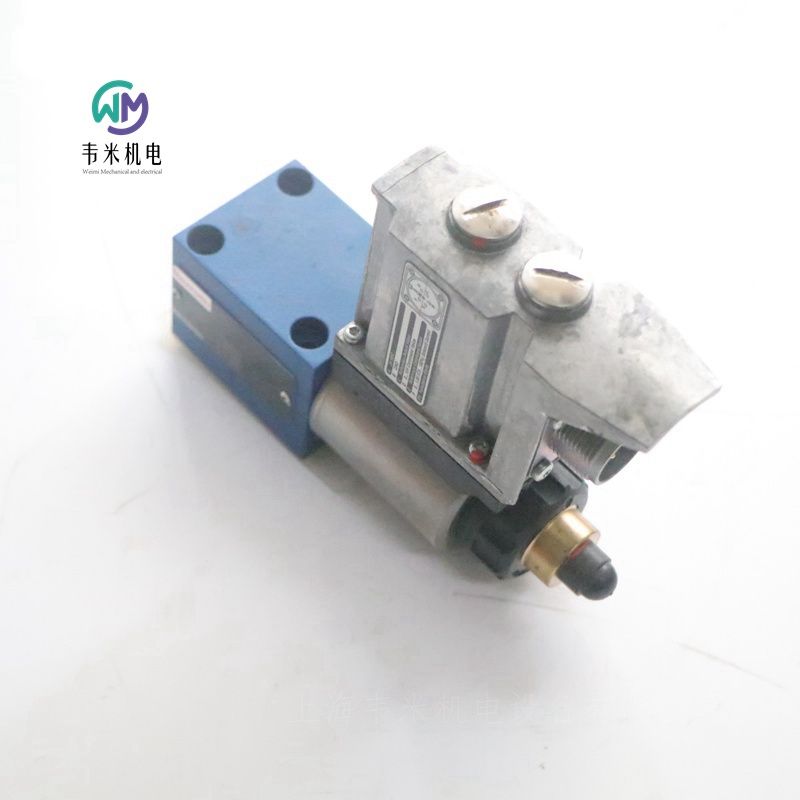

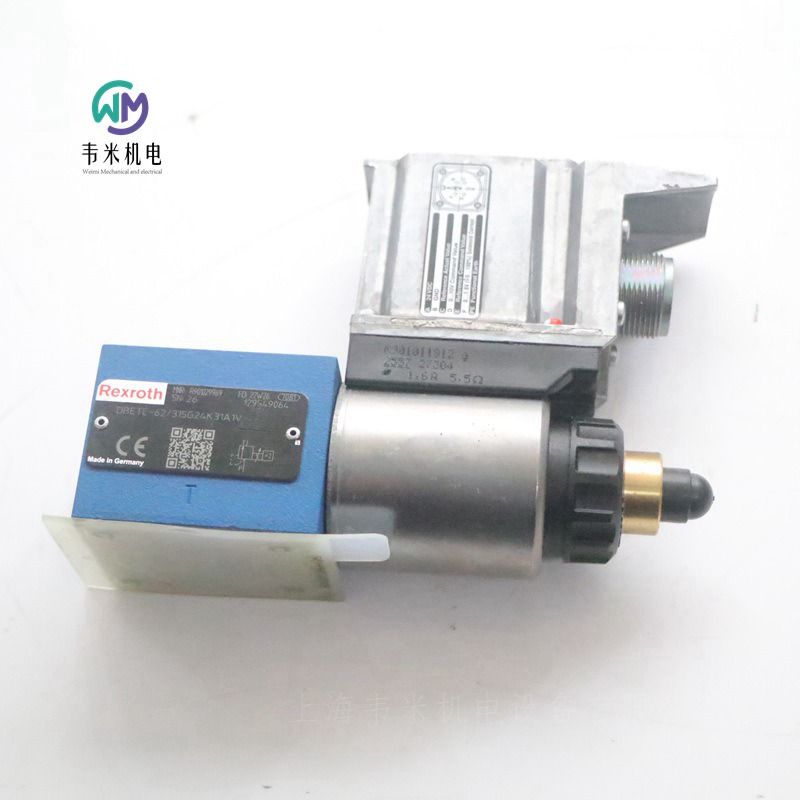

REXROTH比例溢流閥R901029969 DBETE-62/315G24K31A1V，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

力士樂REXROTH比例溢流閥 DBETE-6X/315G24K31A1V

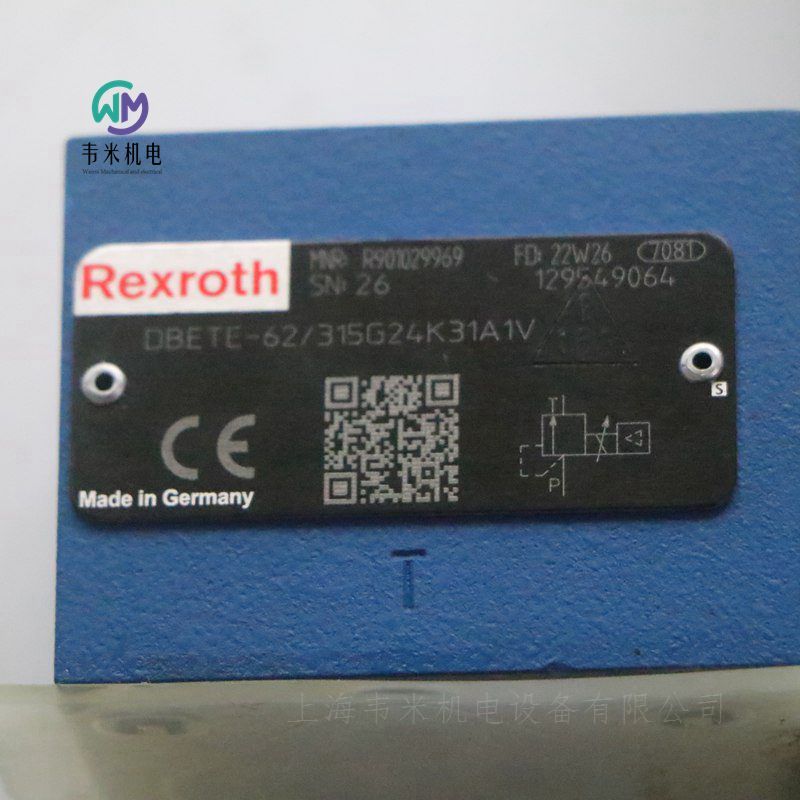

R901029969 DBETE-62/315G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥�？煽康貙�壓力限制到設定值信號。
壓力等級 315 bar
直動式
連接圖    ISO 4401-03-02-0-05
壓力 [bar]    420
體積流量 [l/min]    2
活塞符號    P → T
連接類型    板式結構
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    2
開關位置數    2
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 0 … 10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.601

力士樂REXROTH帶集成電子元件的直動式比例溢流閥
DBETE
規格 6
組件系列 6X
大工作壓力 420 bar
大流量 2 l/min
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
設定值壓力特性曲線的制造公差小
DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
基本原理
要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。
型號 DBETE – 帶集成電子元件（OBE）
在功能和設計方面，這些閥對應于型號 DBET。另外，在比例線圈上具有帶控制電子元件的外殼。 電源和控制值電壓施加于組件插頭。
在出廠中已按照低制造公差對控制值/壓力特性曲線進行了微調。
技術數據
型號 DBETE
重量  2.0kg； 2.15
安裝位置 可選
存儲溫度范圍  –20 至 +80°C
環境溫度范圍  –20 至 +50°C
液壓（用 HLP 46 測量；ϑ油 = 40 °C ± 5 °C）
工作壓力 油口 P 420bar
壓力設定  50...420bar
回流壓力 油口 T 或 Y  分別施加零壓力至油箱
流量  2l/min
液壓油  符合 DIN 51524 規定的礦物油（HL，HLP）
液壓油溫度范圍  –20 至 +80°C
粘度范圍  20 至 380mm2/s，優為 30 至 46mm2/s
液壓油大允許污染度 - 符合 ISO 4406(c）規定的清潔度等級  等級 20/18/15 2
滯環 小于壓力設定的 4 %
反向死區  小于壓力設定的 0.5 %
響應靈敏度  小于壓力設定的 0.5 %
線性（流量 0.8 l/min）  設定壓力的 ±3 %
控制值/壓力特性曲線的容差為 0.8 l/min；增加的壓力
控制值為 20% 時  小于壓力設定的 ±1.5 %
控制值為 100 % 時  小于壓力設定的 ±1.5 %
階躍響應（Tu + Tg）0 → 100 % 及 100 % → 0管路容積 < 20 cm3; qV = 0.8 l/min   80ms（視系統而定！）
電氣
線圈小電流  ≤ 100mA
線圈大電流  1600 ± 10 %mA
電磁線圈電阻
20 °C 時的低溫值  5.5Ω
高溫值  8.05Ω
占空比  100%
電氣，集成元件（OBE）
電源電壓
標稱電壓  24VDC
下限值  21VDC
上限值  35VDC
電流消耗  ≤ 1.5A
要求的保險絲   2A，慢速熔斷
輸入
電壓  0 至 10V
電流  4 至 20mA
輸出 實際電流值  1 mV 1mA
符合 EN 60529 的閥防護類型   IP 65，帶安裝和鎖定配合連接器
型號 DBETE
組件插頭引腳 觸點 接口 “A1” 的引腳 接口 “F1” 的引腳
電源電壓 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
實際值參考電位 C 參考觸點 F；0 V 參考觸點 F；0 V
差分放大器輸入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值參考電位
測量輸出（實際值） F 0 至 1.6 V 實際值（1 mV 1 mA）負載電阻 > 10 kΩ
保護性接地導線 PE 連接至線圈和閥體
符合 DIN EN 175201-804 的配合連接器，電纜截面的焊接觸點為 0.5 至1.5 mm2
塑料型號， 材料編號 R900021267（另外單獨購買）
金屬型號，材料編號 R900223890 （另外單獨購買）
電氣連接
型號 DBETE 的連接電纜
 – 建議：6 線，0.75 或 1 mm2 加保護性接地導線和屏蔽
 – 僅在供電側將屏蔽連接到 PE
 – 允許長度為 100 m
電源設備的電源電壓取決于供電電纜的長度。
型號 DBETE 的集成電子元件（OBE）
功能
通過連接 A 和 B 為電子元件提供電壓�？刂浦底饔糜诓罘址糯笃鬟B接 D 和 E。
借助于特性曲線生成器，控制值/線圈電流特性曲線被調節到閥，從而對液壓中的非線性進行補償并獲得線性控制值/壓力特性曲線。
電流調節器調節線圈電流，而不受電磁線圈電阻影響。
比例線圈電子元件的功率級是通過時鐘頻率大約為 180 Hz 至 400 Hz 的斬波放大器來控制。輸出信號為脈寬調制（PWM）。
至于測試線圈電流，可以在插腳 F(+）和插腳 C(–）之間的插頭式連接器上測量與線圈電流成比例的電壓。1 mV 對應的線圈電流為 1 mA。
德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：
R901198613 DBETE-6X/420G24K31A1V
R901119906 DBETE-62/315YG24K31F1V
R901064544 DBETE-62/50YG24K31A1V
R901064548 DBETE-6X/350YG24K31A1V
R901064278 DBETE-6X/315YG24K31A1V
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901104476 DBETE-6X/420YG24K31A1V
R901045242 DBETE-6X/100G24K31F1V
R901045243 DBETE-6X/200G24K31F1V
R901045246 DBETE-62/315G24K31F1V
R901045248 DBETE-6X/350G24K31F1V
R901121103 DBETE-62/420G24K31F1V
R901236003 DBETE-6X/420YG24K31F1V
R901150563 DBETE-6X/100YG24K31F1V

力士樂REXROTH比例溢流閥R901198613
比例溢流閥 DBETE-6X/420G24K31A1V
R901198613 DBETE-62/420G24K31A1V
公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力等級420巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
大小    6.
驅動類型    帶車載電子設備的電氣
端口數    2.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
連接性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥
R901423919 DBETE-6X/100G24K31F1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.58

力士樂REXROTH比例溢流閥
R901045242 DBETE-6X/100G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.88

力士樂REXROTH比例溢流閥
R901064545 DBETE-6X/100YG24K31A1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T，P→Y
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.56

力士樂REXROTH比例溢流閥
R901150563 DBETE-6X/100YG24K31F1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T，P→Y
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.59

力士樂REXROTH比例溢流閥
R901093993 DBETE-6X/200G24K31A1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.61

力士樂REXROTH比例溢流閥
R901029968 DBETE-6X/200G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
連接性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士樂REXROTH比例溢流閥
R901415729 DBETE-6X/200G24K31F1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.6

力士樂REXROTH比例溢流閥
R901045243 DBETE-6X/200G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6


力士樂REXROTH比例溢流閥
R901064677 DBETE-6X/200YG24K31A1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T，P→Y
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
連接性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.56

力士樂REXROTH比例溢流閥 DBETE-6X/420G24K31F1V
R901121103 DBETE-62/420G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 420 bar
直動式
錐座設計的連續壓力閥
連接圖    ISO 4401-03-02-0-05
壓力 [bar]    420
體積流量 [l/min]    2
活塞符號    P → T
連接類型    板材結構
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    2
開關位置數    2
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.601

力士樂REXROTH比例溢流閥 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥�？煽康貙�壓力限制到設定值信號。
壓力等級 50 bar
直動式
連接圖    ISO 4401-03-02-0-05
壓力[bar]    420
流量[l/min]    2.
假脫機符號    P→ T
連接類型    底板安裝
大小    6
驅動類型    帶有集成電子設備的電氣
端口數量    2
開關位置數量    2
電源電壓    24V直流電
電氣連接器    接頭7極（6+PE）
電氣連接說明    連接器7極（6+PE），符合EN 175201-804
連通性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 350 bar
直動式
連接圖    ISO 4401-03-02-0-05
壓力[bar]    420
流量[l/min]    2
機符號    P→ T
連接類型    底板安裝
大小    6
驅動類型    帶有集成電子設備的電氣
端口數量    2
開關位置數量    2
電源電壓    24V直流電
電氣連接器    接頭7極（6+PE）
電氣連接說明    連接器7極（6+PE），符合EN 175201-804
連通性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 200 bar
直動式
連接圖    ISO 4401-03-02-0-05
壓力[bar]    420
流量[l/min]    2
機符號    P→ T、 P→ Y
連接類型    底板安裝
大小    6
驅動類型    帶有集成電子設備的電氣
端口數量    3
開關位置數量    2
電源電壓    24V直流電
電氣連接器    接頭7極（6+PE）
電氣連接說明    連接器7極（6+PE），符合EN 175201-804
連通性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.56

力士樂REXROTH比例減壓閥0811402055
減壓閥 DRE6X-1X/175MG24-8NZ4M
0811402055 DRE6X-11/175MG24-8NZ4M
公稱尺寸 6, , P → A, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥�？煽康貙�壓力降至指令值信號。
滑閥
由伺服電動機控制的
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    （Z） DRE（E）
工作壓力[bar]    315
流量[l/min]    40
滑閥符號    P→A
連接類型    底板安裝
大小    6.
驅動類型    帶外部電子設備的電氣
端口數    3.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極（2+PE）連接器，帶配套連接器
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.58

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH比例閥4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
標稱尺寸25，符號E，帶集成電子器件的電氣，24 V DC
大功率工業液壓閥，根據液壓符號可靠的油流向調節，內部活塞位置反饋，精度高
線性特性
滑閥
預轉向
外部控制供油，外部控制回油
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    870
活塞符號    符號E
控件    集成電子
連接類型    板式結構
額定流量【l/min】    220
標稱尺寸    25
操作類型    帶有集成電子設備的電氣
連接數    4
開關位置數量    3
電源電壓    24伏直流電
電氣插頭    設備插頭7針（6+PE）
電氣連接說明    符合EN 175201-804的裝置插頭7針（6+PE）
連通性    模擬，設定值±10 V
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.06

力士樂REXROTH液壓比例方向閥 4WRTE25E350L-4X/6EG24K31/A1M
R900954283
公稱尺寸 25，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高
線性特性曲線
滑閥
領航
外控供油，外控回油
連接圖    ISO 4401-08-08-0-05
大壓力 [bar]    350
大體積流量 [l/min]    870
活塞符號    符號 E
控件    集成電子元件
連接類型    板式結構
額定流量 [l/min]    350
標稱尺寸    25
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    17.88

力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的先導式比例方向閥
4WRZ
規格 10, 16, 25, 32
組件系列 7X
大工作壓力 350 bar
大流量 1600 l/min
不帶集成電子元件 (OBE) 的先導式二級比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
輔助操縱裝置，可選
彈簧定中的控制滑板
先導式比例方向閥型號 4WRZ(E)… 和 5WRZ(E).52…
型號為 4WRZ(E)... 的閥門是由比例電磁鐵啟動的先導式四通方向閥。它們的功能是控制流動方向和流量。
5WRZ(E)… 型閥門配有附加油口“R”（限于 NG52）。
設置：
閥門的基本構成包括：
帶比例電磁鐵的先導控制閥
帶主控制閥芯和對中彈簧的主閥
功能：
線圈斷電后，主控制閥芯將通過對中彈簧保持在中心位置。
主控制閥芯由先導控制閥控制；主控制閥芯成比例移動，例如，通過啟動線圈“b”。
→控制閥芯向右移動，先導油通過先導控制閥流入壓力腔，并使主控制閥芯根據電氣輸入信號成比例轉動。
→通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
先導油可通過油口P從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。
關閉線圈
→ 控制閥芯和主控制閥芯移回至中心位置
根據閥芯位置，液壓油可從P流到A，從B流到T，或從P流到B，從A流到T (R)。
可選手動應急操作可在線圈不通電的情況下用于移動控制閥芯。
注意：
意外激活手動應急操作可能會導致不受控制的機器運動！
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
德國力士樂REXROTH電液比例閥物料號和型號：
R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
R900971345 4WRZ16E150-74/6EG24N9K4/D3M
R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M
R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M
R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
R900712186 4WRZ25E325-73/6EG24N9K4/D3M
R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M
R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M
R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M
R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M
R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士樂REXROTH比例閥R900968534
液壓比例方向閥 4WRZ25W8-220-7X/6EG24N9EK4/D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
公稱尺寸 25, , 符號 W8, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
帶減壓閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WRZ（E）
工作壓力[bar]    350
流量[l/min]    870
滑閥符號    符號W8
連接類型    底板安裝
標稱流量[l/min]    220
大小    25
驅動類型    帶外部電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    20.56

力士樂REXROTH先導式比例方向閥4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公稱尺寸 25，符號 E，電氣帶外接電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
帶隱藏式手動操作
滑閥
領航
內控供油，外控回油
帶減壓閥
連接圖    ISO 4401-08-08-0-05
大壓力 [bar]    350
大體積流量 [l/min]    870
活塞符號    符號 E
連接類型    板式結構
額定流量 [l/min]    325
標稱尺寸    25
驅動類型    電氣帶外接電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    3 針設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    20.44

力士樂REXROTH液壓比例方向閥 4WRZE16W8-180-7X/6EG24N9K31/A1M
R901483053
規格 16，符號 W8，集成電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
帶隱藏式手動操作
滑閥
先導
外控供油，外控回油
不帶減壓閥
連接圖    ISO 4401-07-07-0-05
大壓力 [bar]    350
大體積流量 [l/min]    460
活塞符號    符號 W8
連接類型    板式結構
額定流量 [l/min]    180
標稱尺寸    16
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    12.56

力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 6
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 40 l/min
額定流量 2 … 40 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH6 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404034 4WRPH6C3B12L-2X/G24Z4/M
0811404035 4WRPH6C3B24L-20/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
0811404039 4WRPH6C4B40L-20/G24Z4/M

力士樂REXROTH液壓比例方向閥4WRPH6C3B40L-2X/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
公稱尺寸 6, , 符號 C3, , 通過外部電子元件實現電氣控制, , 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度
滑閥
直動式
連接圖    ISO 4401-03-02-0-94
產品系列    4WRPH 6
工作壓力. [bar]    315.0
體積流量 [l/min]    50.0
活塞符號    符號 C3
連接類型    底板安裝
公稱流量 [l/min]    40.0
標稱尺寸    6
驅動類型    通過外部電子元件實現電氣控制
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    7 芯連接器 (6 + PE)，符合 EN 175201-804 標準
液壓油    HFC
HL
HLP
HLPD
HVLP
HVLPD
密封件    NBR
重量 [kg]    2.7

力士樂REXROTH比例閥0811404034
液壓比例方向閥 4WRPH6C3B12L-2X/G24Z4/M
公稱尺寸 6, , 符號 C3, , 通過外部電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-02-94
產品系列    4WRPH 6
工作壓力[bar]    315
流量[l/min]    22
滑閥符號    符號C3
連接類型    底板安裝
標稱流量[l/min]    12
大小    6.
驅動類型    帶外部電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.72

力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 10
規格 10
組件系列 2X
大工作壓力 315 bar
大流量 100 l/min
額定流量 50 … 100 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH10 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404060 4WRPH10C4B50L-20/G24Z4/M
0811404061 4WRPH10C4B100L-20/G24Z4/M
R901222250 4WRPH10C3B50L-20/G24K0/M-750


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口 的集成電子元件 (OBE)（可選配減振板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
REXROTH比例溢流閥R901029969 DBETE-62/315G24K31A1V
