力士樂比例溢流閥DBETE-62/200G24K31F1V，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

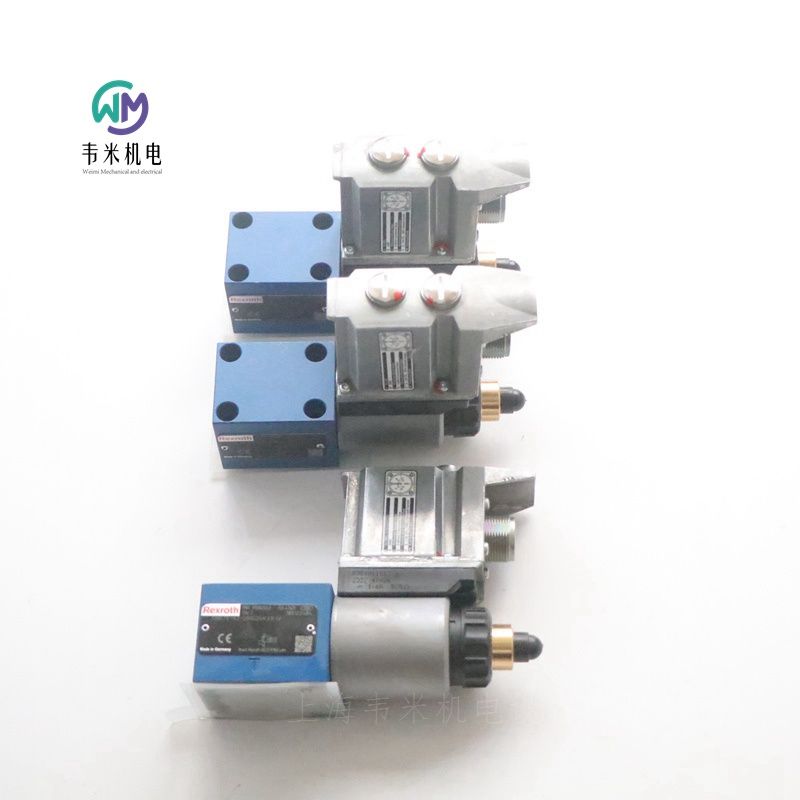

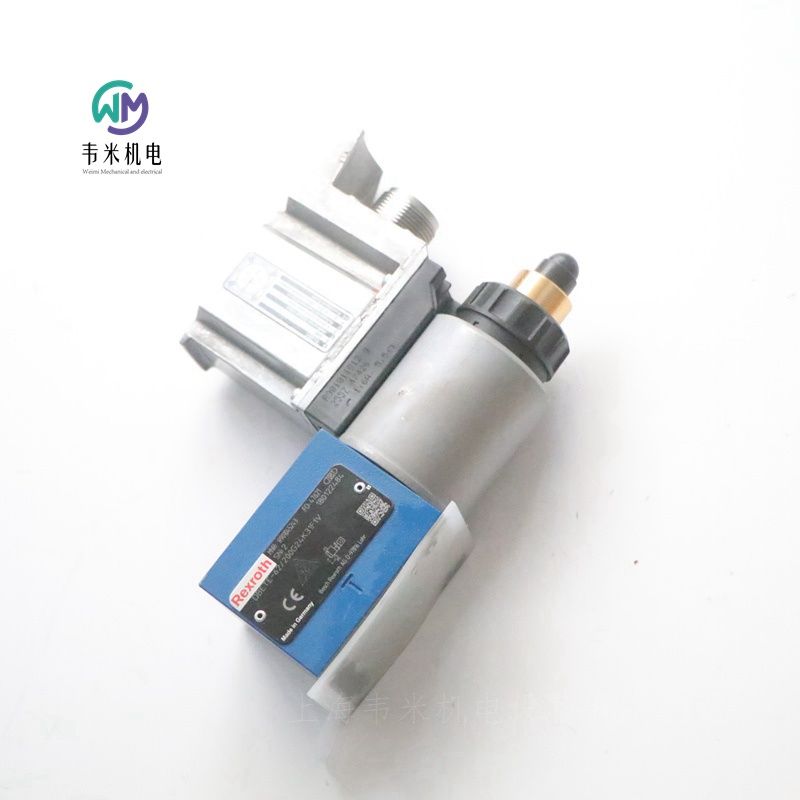

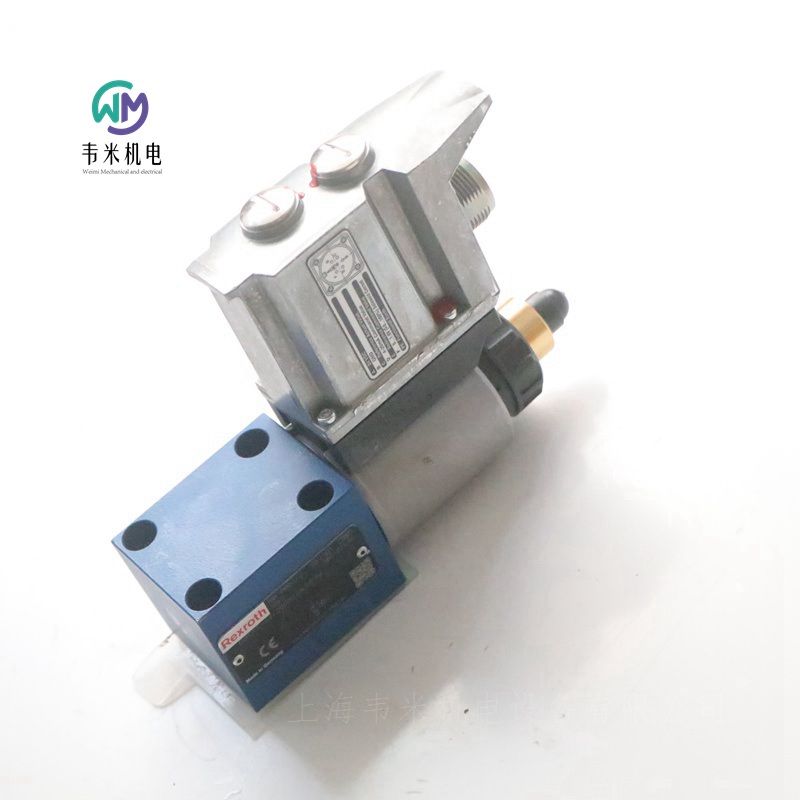

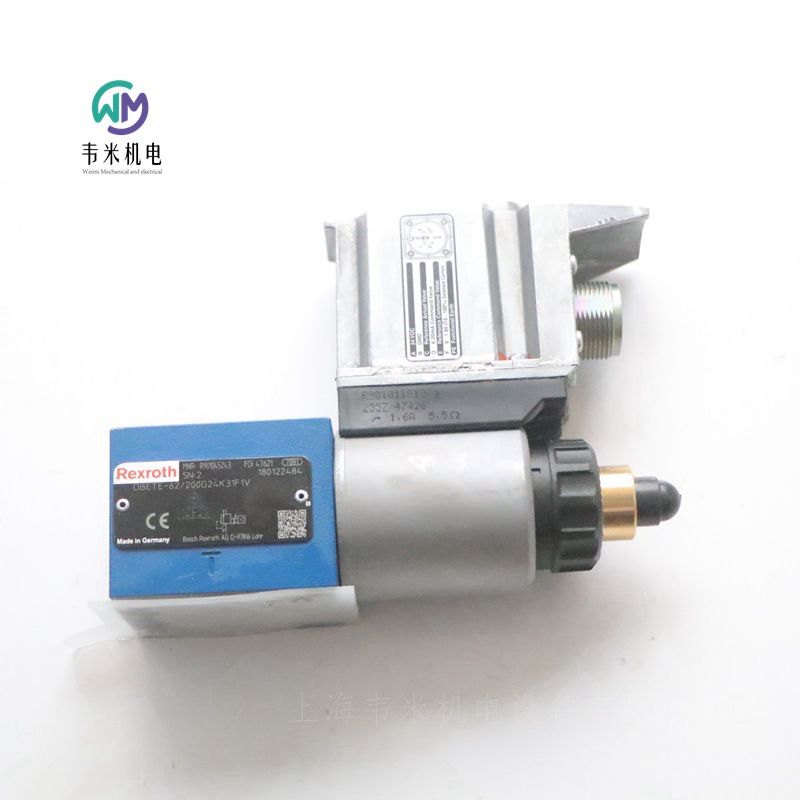

力士樂REXROTH比例溢流閥
R901045243 DBETE-6X/200G24K31F1V

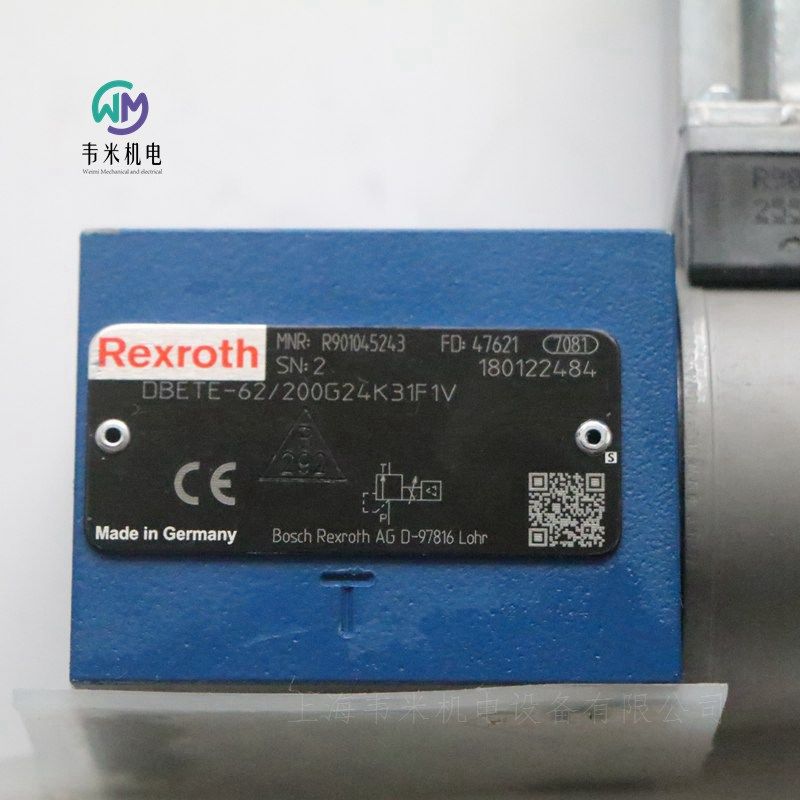

R901045243 DBETE-62/200G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士樂REXROTH帶集成電子元件的直動式比例溢流閥
DBETE
規格 6
組件系列 6X
大工作壓力 420 bar
大流量 2 l/min
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
設定值壓力特性曲線的制造公差小
DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
基本原理
要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。
型號 DBETE – 帶集成電子元件（OBE）
在功能和設計方面，這些閥對應于型號 DBET。另外，在比例線圈上具有帶控制電子元件的外殼。 電源和控制值電壓施加于組件插頭。
在出廠中已按照低制造公差對控制值/壓力特性曲線進行了微調。
技術數據
型號 DBETE
重量  2.0kg； 2.15
安裝位置 可選
存儲溫度范圍  –20 至 +80°C
環境溫度范圍  –20 至 +50°C
液壓（用 HLP 46 測量；ϑ油 = 40 °C ± 5 °C）
工作壓力 油口 P 420bar
壓力設定  50...420bar
回流壓力 油口 T 或 Y  分別施加零壓力至油箱
流量  2l/min
液壓油  符合 DIN 51524 規定的礦物油（HL，HLP）
液壓油溫度范圍  –20 至 +80°C
粘度范圍  20 至 380mm2/s，優為 30 至 46mm2/s
液壓油大允許污染度 - 符合 ISO 4406(c）規定的清潔度等級  等級 20/18/15 2
滯環 小于壓力設定的 4 %
反向死區  小于壓力設定的 0.5 %
響應靈敏度  小于壓力設定的 0.5 %
線性（流量 0.8 l/min）  設定壓力的 ±3 %
控制值/壓力特性曲線的容差為 0.8 l/min；增加的壓力
控制值為 20% 時  小于壓力設定的 ±1.5 %
控制值為 100 % 時  小于壓力設定的 ±1.5 %
階躍響應（Tu + Tg）0 → 100 % 及 100 % → 0管路容積 < 20 cm3; qV = 0.8 l/min   80ms（視系統而定！）
電氣
線圈小電流  ≤ 100mA
線圈大電流  1600 ± 10 %mA
電磁線圈電阻
20 °C 時的低溫值  5.5Ω
高溫值  8.05Ω
占空比  100%
電氣，集成元件（OBE）
電源電壓
標稱電壓  24VDC
下限值  21VDC
上限值  35VDC
電流消耗  ≤ 1.5A
要求的保險絲   2A，慢速熔斷
輸入
電壓  0 至 10V
電流  4 至 20mA
輸出 實際電流值  1 mV 1mA
符合 EN 60529 的閥防護類型   IP 65，帶安裝和鎖定配合連接器
型號 DBETE
組件插頭引腳 觸點 接口 “A1” 的引腳 接口 “F1” 的引腳
電源電壓 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
實際值參考電位 C 參考觸點 F；0 V 參考觸點 F；0 V
差分放大器輸入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值參考電位
測量輸出（實際值） F 0 至 1.6 V 實際值（1 mV 1 mA）負載電阻 > 10 kΩ
保護性接地導線 PE 連接至線圈和閥體
符合 DIN EN 175201-804 的配合連接器，電纜截面的焊接觸點為 0.5 至1.5 mm2
塑料型號， 材料編號 R900021267（另外單獨購買）
金屬型號，材料編號 R900223890 （另外單獨購買）
電氣連接
型號 DBETE 的連接電纜
 – 建議：6 線，0.75 或 1 mm2 加保護性接地導線和屏蔽
 – 僅在供電側將屏蔽連接到 PE
 – 允許長度為 100 m
電源設備的電源電壓取決于供電電纜的長度。
型號 DBETE 的集成電子元件（OBE）
功能
通過連接 A 和 B 為電子元件提供電壓。控制值作用于差分放大器連接 D 和 E。
借助于特性曲線生成器，控制值/線圈電流特性曲線被調節到閥，從而對液壓中的非線性進行補償并獲得線性控制值/壓力特性曲線。
電流調節器調節線圈電流，而不受電磁線圈電阻影響。
比例線圈電子元件的功率級是通過時鐘頻率大約為 180 Hz 至 400 Hz 的斬波放大器來控制。輸出信號為脈寬調制（PWM）。
至于測試線圈電流，可以在插腳 F(+）和插腳 C(–）之間的插頭式連接器上測量與線圈電流成比例的電壓。1 mV 對應的線圈電流為 1 mA。
德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：
R901198613 DBETE-6X/420G24K31A1V
R901119906 DBETE-62/315YG24K31F1V
R901064544 DBETE-62/50YG24K31A1V
R901064548 DBETE-6X/350YG24K31A1V
R901064278 DBETE-6X/315YG24K31A1V
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901104476 DBETE-6X/420YG24K31A1V
R901045242 DBETE-6X/100G24K31F1V
R901045243 DBETE-6X/200G24K31F1V
R901045246 DBETE-62/315G24K31F1V
R901045248 DBETE-6X/350G24K31F1V
R901121103 DBETE-62/420G24K31F1V
R901236003 DBETE-6X/420YG24K31F1V
R901150563 DBETE-6X/100YG24K31F1V

力士樂REXROTH比例溢流閥R901198613
比例溢流閥 DBETE-6X/420G24K31A1V
R901198613 DBETE-62/420G24K31A1V
公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力等級420巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
大小    6.
驅動類型    帶車載電子設備的電氣
端口數    2.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
連接性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士樂REXROTH比例溢流閥
R901423919 DBETE-6X/100G24K31F1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.58

力士樂REXROTH比例溢流閥
R901045242 DBETE-6X/100G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.88

力士樂REXROTH比例溢流閥
R901064545 DBETE-6X/100YG24K31A1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T，P→Y
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.56

力士樂REXROTH比例溢流閥
R901150563 DBETE-6X/100YG24K31F1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T，P→Y
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.59

力士樂REXROTH比例溢流閥
R901093993 DBETE-6X/200G24K31A1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.61

力士樂REXROTH比例溢流閥
R901029968 DBETE-6X/200G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
連接性    模擬，命令值0…10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士樂REXROTH比例溢流閥
R901415729 DBETE-6X/200G24K31F1M
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBET（E）
工作壓力[bar]    420
流量[l/min]    2.
滑閥符號    P→T
連接類型    底板安裝
尺寸    6.
驅動類型    集成電子設備的電氣
端口數量    2.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.6

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 100 l/min
用于 I4.0 的數字接口 IO-Link
可靠-經過驗證且堅固耐用的設計
安全-控制閥芯的故障安全位置處于關閉狀態
節能-無需先導油
高質量-具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥。
結構
4WRPEH 高頻響閥主要包括：
帶伺服閥性能控制閥芯和套筒的閥體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于磁力變化，該線圈需抵住彈簧調節控制閥芯。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件扺住彈簧將控制閥芯調節到中心位置。在停用狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈斷電
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外使能未激活
衰減閥板 "D"
衰減閥板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
不建議將衰減閥板用于主要為低頻激勵 < 300 Hz 的應用。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜。
建議在環境空氣濕度較高以及周期性溫度變化較大的非工業常見條件下使用。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
R901558296 4WRPEH10CB50P-3X/M/24F1
0811404809 4WRPEH10CB100L-2X/G24K0/A1M
0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
0811404765 4WRPEH10CB50L-2X/G24K0/F1M
0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
R901526079 4WRPEH10C1B100L-3X/M/24A1
0811404801 4WRPEH10C3B100L-20/G24K0/A1M
0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
R901411433 4WRPEH10C4B100L-30/M/24A1
0811404806 4WRPEH10CB100L-2X/G24K0/F1M
R901526070 4WRPEH10CB100L-3X/M/24F1
R901493886 4WRPEH10C3B100L-3X/M/24A1
R901544103 4WRPEH10C4B50L-3X/M/24F1-561
R901526122 4WRPEH10C3B50L-3X/M/24F1
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901549974 4WRPEH10C3B50L-3X/V/24F1
R901494254 4WRPEH10C4B50L-3X/M/24A1
R901526128 4WRPEH10C5B100P-3X/M/24A1

力士樂REXROTH液壓比例方向閥4WRPEH10C3B100L-3X/M/24A1
R901493886 4WRPEH10C3B100L-32/M/24A1
公稱尺寸 10, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度
滑閥
直動
集成電子
線性流動特性
連接圖    ISO 4401-05-04-0-05
產品系列    4WRPEH10
工作壓力. [bar]    350.0
活塞符號    符號 C3
連接類型    底板安裝
公稱流量 [l/min]    100.0
標稱尺寸    10
驅動類型    通過集成電子元件實現電氣控制
連接數    4
開關位置數    4
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    額定值輸入 ±10 V
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    6.7

力士樂REXROTH比例閥R901526070
液壓比例方向閥 4WRPEH10CB100L-3X/M/24F1
R901526070 4WRPEH10CB100L-32/M/24F1
公稱尺寸 10, , 符號 C, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRPEH10
工作壓力[bar]    350
滑閥符號    符號C
連接類型    底板安裝
標稱流量[l/min]    100
大小    10
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，指令值4…20mA
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.78

力士樂REXROTH比例閥R901411433
液壓比例方向閥 4WRPEH10C4B100L-3X/M/24A1
R901411433 4WRPEH10C4B100L-30/M/24A1
R901411433 4WRPEH10C4B100L-32/M/24A1
公稱尺寸 10, , 符號 C4, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
集成電子
線性流動特性
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4小時10分
工作壓力[bar]    350
流量[l/min]    120
滑閥符號    符號C4
連接類型    底板安裝
標稱流量[l/min]    100
大小    10
驅動類型    帶車載電子設備的電氣
端口數    4.
切換位置數量    4.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    指令值輸入±10 V
符合性說明    CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.76

力士樂REXROTH比例閥
4WREEM系列
4/3比例方向閥
直接操作，集成電子設備
尺寸6和10
組件系列2X
工作壓力315巴
流量：
90升/分鐘（6通徑）
180升/分鐘（10通徑）
特征
–直接操作的比例方向閥，用于控制流向和流量大小
–通過帶有中心螺紋和可拆卸線圈的比例電磁閥進行操作
–電氣位置反饋
–帶B6接口的集成電子設備（OBE）
–監控控制滑閥位置
–有或沒有步進功能
–彈簧中心控制滑閥
–對于子板安裝：根據ISO 4401的端口模式
功能
4/3比例方向閥設計為板式直接操作裝置。操作由帶中心螺紋和可拆卸線圈的比例電磁閥實現。
電磁閥由內部電子設備控制。
在4WREEM...版本中，該閥門配備了sym-metric閥芯重疊，并具有操作方向和閥芯中心位置監測功能。
此外，4WREEM...J…模型具有階躍函數來補償這種重疊。這意味著滑閥重疊會很快通過。該閥門主要用于具有高安全要求的機器，例如液壓機控制。
該閥門主要由以下部分組成：
–帶連接面的外殼
–帶壓縮彈簧的控制滑閥
–帶中心螺紋的電磁閥
–位置傳感器
-集成電子
功能說明：
–在電磁閥斷電的情況下，壓縮彈簧將控制滑閥置于中心位置
–通過控制比例電磁閥直接操作控制滑閥
→控制滑閥向左的位移與電氣輸入信號成比例
→通過具有漸進流動特性的孔板型橫截面從P連接到A，從B連接到T
–關閉電磁閥“b”
→壓縮彈簧使控制滑閥回到中心位置
如果沒有可用的啟用信號，則輸出級被鎖定，閥門不起作用。輸出級的操作準備情況可以通過引腳8查詢。如果電源電壓故障或沒有可用的指令值，則閥控制滑閥通過定心彈簧保持在中心位置。在E滑閥的此位置：A、B、P和T被阻斷，在W滑閥中：A和B連接到T。
監控功能：
–通過感應式位置傳感器監測控制滑閥位置
-集成電子設備的輸出信號可以通過外部安全控制進行評估，以檢測閥門的任何故障
–通過關閉釋放電壓來阻斷電源輸出級
注意：根據EN13849，不允許關閉！
–輸出級通過啟用輸入啟用。
狀態信息通過8發送
–將信號引出到連接器的信號輸出引腳9、引腳10和引腳11
當超過閾值（+Xw和-Xw）時，觸發邏輯開關狀態信號
–在監控功能的高級控制中使用開關信號
用作安全相關部件的先決條件
液壓回路：
–整個控制必須符合與應用相關的標準要求，例如EN693、EN12622或EN13849
–如果調用安全功能或控制檢測到錯誤，關閉電源電壓（引腳1和引腳2）和釋放（引腳3）必須導致閥門關閉
–滑閥位置傳感器倒置時，不得垂直操作閥門
注意！
由于設計原理，內部泄漏是閥門固有的，在整個生命周期內可能會增加。
油箱管路不得排空。在相應的安裝條件下，需要安裝預加載閥（預加載壓力約為2巴）。
技術數據（對于這些參數之外的應用，請咨詢我們！）
一般的
通徑6 10
重量kg 2.4 6.5
安裝位置水平，不得垂直安裝
環境溫度范圍  –20至+50°C
儲存溫度范圍  –20至+80°C
MTTFd值符合EN ISO 13849 150年1）
液壓（使用HLP46測量，ϑ油=40°C±5°C）
大運行壓力
–端口A、B、P  315bar
–端口T  210bar
Δp=10 bar l/min時的額定流量qV nom 4、8、16、32  ； 25、50、75
大允許流量 90l/min 180l/min
大允許零流量pe=100巴  ≤0.3l/min  ≤0.6l/min
液壓油溫度范圍 –20至+80°C（推薦為+40至+50）
粘度范圍  20至380mm2/s（推薦30至46）
液壓系統的大允許污染程度，符合ISO 4406（c）的清潔度等級的流體 Class 20/18/15
滯后率≤0.1%
反轉范圍≤0.05%
響應靈敏度≤0.05%
液壓變化時的零點漂移 <0.15%/10 K
流體溫度和工作壓力 <0.1%/100巴
液壓系統中必須遵守為部件規定的清潔度等級。有效的過濾可以防止故障，同時延長組件的生命周期。
電氣技術數據
電源電壓
標稱電壓 24VDC
下限值 19VDC
上限值 35VDC
放大器的電流消耗 大2.0A+開關輸出負載
沖擊電流 3.0A+開關輸出負載
指令值輸入電壓輸入“B6”V±10，Re=100 kΩ
指令值輸出  ±10V
占空比  100%
高線圈溫度  高達150°C
防護等級符合DIN 40050 IP 65，帶安裝和鎖定的插入式連接器
電氣連接，配合連接器（尺寸單位為毫米）
根據DIN EN 175201-804單獨訂購材料號為R900752278（塑料版）的配對連接器，一個直徑為12至14毫米的電纜。
根據DIN EN 175201-804單獨訂購材料號為R900884671（塑料版）的配對連接器，兩個直徑為6至8毫米的電纜。
德國力士樂REXROTH比例閥訂貨號和型號：
R900707192 4WREEM6E32-2X/G24K34/B6V
R901037664 4WREEM6W1-32-2X/G24K34/B6V
R901037664 4WREEM6W1-32-22/G24K34/B6V
R900778032 4WREEM6E16J-2X/G24K34/B6V-735
R901008707 4WREEM10W75-21/G24K34/B6V
R901084068 4WREEM10R3-75-2X/G24K34/B6V
R901090746 4WREEM10E1-75-2X/G24K34/B6V

力士樂REXROTH液壓比例方向閥
R900707192 4WREEM6E32-2X/G24K34/B6V
R900707192 4WREEM6E32-22/G24K34/B6V
公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WREEM6,10
工作壓力[bar]    315
流量[l/min]    80
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    32
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，12極（11+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，指令值±10 V
液壓油    HL，HLP
密封    FKM
重量[kg]    2.54

力士樂REXROTH比例方向閥，直接操作，
具有pQ功能
型號STW 0195和STW 0196
尺寸：6和10
組件系列1X、2X
特性
-集成IAC-P數字控制電子設備的三通比例方向閥
-由位置控制閥、壓力傳感器和現場總線連接組成的完全調節單元
-通過帶有中心螺紋和可拆卸線圈的比例電磁閥進行操作
-閥芯，位置控制
-集成壓力傳感器板（可選）
-ISO 4401端口模式
-命令和實際值的模擬接口
-基于DS 408 CANopen協議或DP Profibus的CAN總線設計
-通過PC和WINPED調試軟件快速調試
設置、功能、部分
組織
-IAC-P閥主要由以下部分組成：
-帶連接面的外殼（1）
-帶壓縮彈簧（3）的控制滑閥（2）
-帶中心螺紋的電磁閥和極管（4）
-位置傳感器（5）
-壓力傳感器（6）
-集成IAC-P數字控制電子設備（7），帶總線連接（X2）和中央連接器（X1）。
功能描述
-如果電磁閥（4）不工作，滑閥位置A→ T（帶STW 0196-1X/1型，另加B→ T)
-功能：
–流量控制（Q）
–壓力控制（p）
–超控p/Q
-命令值可以通過模擬接口（X1）或現場總線接口（X2、X3）定義。
-實際值信號通過模擬接口（X1）提供，并且可以通過現場總線（X2、X3）額外讀取。
-控制器參數通過現場總線（X2、X3）設置。
-出于安全原因，總線/控制器和電源部分（輸出級）的電源電壓分開
數字集成控制電子設備能夠進行以下故障檢測（診斷）：
-壓力傳感器電源線電纜斷裂（6）
-欠電壓
-電纜斷裂位置傳感器（5）
-通信錯誤
-監測
-命令值輸入電纜斷裂
以下附加功能可用：
-壓力斜坡
-內部命令值配置文件
-模擬/數字釋放功能
-錯誤輸出24V。
WINPED PC程序
-參數化
-診斷
-在PC上進行舒適的數據管理
-PC操作系統：Windows 2000或Windows XP
技術數據
（對于超出這些參數的應用，請咨詢我們！）
將軍
型號S 6（“0195”）10（“0196”）
重量kg 2.4 6.5
安裝位置  任意，水平
環境溫度范圍  -20…+50°C
儲存溫度范圍  -20…+80°C
液壓
工作壓力
-端口P、A、B（帶傳感器）
“3” 50bar
“5” 160bar
“8” 250bar
-端口T（帶傳感器）
“3” 50bar
“5” 160bar
“8” 210bar
額定流量qV nom（∆p=5巴；另見特征曲線）
-P → A
“1” 10升/分鐘  65升/分鐘
“2” 20升/分鐘
-A → T“1”升/分鐘20–
“2” 20升/分鐘
-A → T, B → T
“1” 60升/分鐘
介質：液壓油
液壓油：HL, HLP, HLPD, HVLP, HVLPD
密封：NBR, FKM
液壓油溫度范圍  -20...80℃；推薦40...50℃
粘度范圍  20...380mm2/s；推薦30... 46mm2/s
液壓流體的允許污染程度，符合ISO 4406（c）的清潔度等級  Class 20/18/15 3
滯后率  ≤0.1%
反轉范圍  ≤0.05%
響應靈敏度  ≤0.05%
零點漂移
≤0.15%10 K
≤0.1%100巴
液壓油的重要信息：
-有關其他液壓油使用的更多信息和數據，請參閱上述數據表或聯系我們！
-技術閥門數據（溫度、壓力范圍、生命周期、維護間隔等）可能存在限制！
-所用液壓油的閃點須比電磁閥表面溫度高40 K。
-阻燃-含水：
每個控制邊緣的壓差為50巴
–儲罐端口的壓力預加載>壓差的20%，否則氣蝕增加
–與礦物油HL、HLP 50至100%操作相比的生命周期
-可生物降解和阻燃：當使用這些同時溶解鋅的液壓油時，鋅可能會積聚（每根極管700毫克鋅）。
技術數據（對于超出這些參數的應用，請咨詢我們！）
電氣
供電電壓
-標稱電壓 24VDC
-下限值  19.4VDC
-上限值  35VDC
允許殘余紋波  2Vpp
當前消耗
-Imax  2A
-沖擊電流  3A
指令值信號   4...20mA（或通過CAN總線）
占空比  100%
*高線圈溫度   150°C
防護等級符合DIN EN 60529 IP 65，配合連接器正確安裝并鎖定
傳感器技術
測量范圍-PN  50 160 250bar
過載保護-Pmax  110 320 500bar
爆破壓力-P  200 640 1000bar
零點溫度系數和標稱溫度范圍內的溫度系數  <0.1%/10 K
特性曲線偏差  < 0.2%
滯后  <0.1%
重復精度  <0.05%
設置時間（10…90%）<1ms/t
參考條件下的長期漂移（1年） <0.1%
符合EMC指令EN 61000-6-2/EN 61326-2-3和EN 61000-6-3/EN 61326-2-3的CE標準
配件（單獨訂購）
接口轉換器（USB）
材料編號R901071963 VT-ZKO-USB/CA-1-1X/V0/0
材料編號R901071962 VT-ZKO-USB/P-1X/V0/0
連接電纜，3米D-Sub/M12，編碼A
材料編號R900751271
D-Sub/M12，編碼B
材料編號：R901078053
端口X1
X1尺寸的配合連接器材料編號
符合DIN EN 17520-804（11極+PE）的塑料連接器
不帶電纜（裝配套件）  材料編號R900884671
帶電纜組2 x 5m 12極  材料編號R900032356
帶電纜組2 x 20m 12極  材料編號R900860399
CAN總線（A編碼）
插入X2的接頭
圓形連接器，可加工，5極，M12 x 1金屬設計的直角連接器
材料編號R901076910
Profibus（B編碼）
插入X2和X3的接頭
X2圓形連接器，可加工，5極，M12 x 1金屬設計的直角連接器
材料編號R901075545
X3圓形連接器，可加工，5極，M12 x 1金屬設計的直角合連接器
材料編號R901075550
保護帽
保護帽M12 材料編號R901075563
項目規劃和維護說明
-僅當機器的功能過程需要時，才將閥門連接到電源電壓。
-不要使用通過控制電子設備提供的電信號（例如“無錯誤”信號）來切換與安全相關的機器功能（另見EN ISO 13849“機械安全-控制系統的安全相關部件”）。
-如果預期電磁干擾，請采取適當措施確保功能（取決于應用，例如屏蔽、過濾）。
-這些設備已經在工廠進行了測試，并提供了默認設置。
-只有完整的單元才能維修。修復后的設備將以默認設置返回。不維護用戶特定的設置。機器*終用戶必須重新傳輸相應的用戶參數。
德國力士樂REXROTH比例閥訂貨號和型號：
R901006499 STW0195-2X/2V5-24CF6
R900767353 STW0195-2X/1V5-24CF6
R900767353 STW0195-23/1V5-24CF6
R901105881 STW0195-2X/1V5-24PF6
R901006499 STW0195-2X/2V5-24CF6


力士樂REXROTH比例伺服閥測試裝置維修箱
集成電子設備（OBE）
VT-VETSY-1型
組件系列1X
維修箱
-測試設備、24V電源單元、連接電纜和適配器
測試設備
-適用于具有集成電子設備和±15V或+24V工作電壓的比例伺服閥的控制和功能測試
-使用比例伺服閥簡化液壓系統的調試和故障排除
測試設備類型VT-VET-1-1X
該測試裝置適用于具有集成電子設備和±15V或+24V工作電壓的比例伺服閥的控制和功能測試。操作模式
-外部操作→ 將操作電壓和命令值從控制柜回路輸入到閥門
-內部/外部操作→ 通過測試設備預設命令值；控制柜的工作電壓
-內部操作→ 通過單獨的電源單元提供工作電壓；通過測試設備預設命令值
-通過BNC插座預設命令值→ 工作電壓可選
注意：
試驗裝置只能由熟悉裝置、閥門和液壓系統的人員使用。通過相應的設置，它將忽略來自系統的控制信號。如果在控制方面采取了安全預防措施，則這些預防措施無效。
功能、操作說明
電壓供應
根據閥門所需的工作電壓，測試裝置可以提供+24 V或±15 V。
為此，在調試之前，必須相應地設置“電源選擇器”轉換開關。
內部DC/DC轉換器為內部命令值預設創建所需的輔助電壓±15 V。
“電源選擇器”選擇器開關將內部參考電勢L0切換到相關的外部接地。
滑閥位置“+24 V”→ 輸入引腳B=參考電勢
滑閥位置“±15V”→ 輸入引腳C=參考電勢
連接
-輸入連接器ES和4mm輸入插座
左側的輸入連接器ES用于連接來自控制裝置或控制柜的連接電纜。根據操作元件的設置（請參閱操作和顯示元件），左側的4毫米插座直接連接到輸入連接器的引腳
ES。
因此，來自控制器的所有信號都可以在插座處測量。
對于測試裝置和閥門的操作，必須提供必要的工作電壓+24 V或±15 V（取決于閥門類型）。
如果控制柜側還沒有工作電壓，可以在輸入連接器ES處連接相應的電源單元。
-輸出插座AB（16）和4mm輸出插座
右側的輸出插座AB（16）用于連接閥門。右側的4mm插座直接與輸出插座AB（16）的引腳連接。
因此，所有進出閥門的信號都可以在4毫米插座處測量。
通過短路連接器，連接電纜的每一根電線都可以分開，例如用于電流測量。
-BNC插座
在BNC插座處，可以通過標準化的50Ω電纜輸入外部生成的命令值信號。
在這方面，“設定點選擇器”命令值開關將切換到“BNC”位置。
-PE插座
PE插座直接連接到輸入連接器ES（1）的PE連接。輸出插座AB（16）沒有PE連接。
主要技術指標（對于超出這些值的應用，請咨詢我們！）
工作電壓
轉換
“電源選擇器”
-“24V”滑閥位置V 24+40%-20%
-“±15V”滑閥位置V±15； ±10%
測試裝置A的電流消耗為0.1
測試24V比例閥或高響應閥A 6時，輸入連接器ES和輸出插座AB的引腳A和B的大載流能力
輸入
輸入連接器ES
-引腳E和D處的命令值：根據閥門規格
-引腳C處的啟用信號（24V操作）
未激活V 0…10
激活V 16…UB
輸出插座AB
-引腳F處的實際值：根據閥門的實際輸出值
BNC插座V 0…±10
附件
VT-VETNT-3-1X/G24型電源裝置（包含在交付范圍內）
工作臺電源單元90…264 VAC；+24 VDC，3.75 A（材料編號R900739627）
電源單元的電源連接器適用于德國和許多歐洲國家的插座。
技術數據
工作電壓VAC 90…264；47…63赫茲
電流消耗A 1.2
保險絲電子過載保護
輸出電壓VDC 24±1V；3.75A
干線長度m約1.5
到測試裝置的線路長度m約1.5
尺寸（寬x高x深）毫米139 x 61 x 36
重量kg 0.46
連接電纜類型VT-VETK-1-1X（交付范圍內包括2個單元）
測試裝置VT-VET-1-1X和帶集成電子設備的比例伺服閥（電氣連接訂購代碼為“K9”和“K31”的閥門）之間的連接電纜（材料編號R900575335）
技術數據
符合DIN EN 175201-804的閥口配合連接器
測試設備端口連接器MS3101A 14S 6P
連接電纜長度m3
重量kg 0.3
附件
適配器電纜類型VT-VETAK-1-1X（包含在交付范圍內）
測試裝置VT-VET-1-1X和帶集成電子設備的比例伺服閥（電氣連接訂購代碼為“K17”的閥門）之間的適配器電纜（材料編號R900943189）
技術數據（對于這些參數之外的應用，請咨詢我們！）
閥口配合接頭VG 95328
測試設備端口連接器MS3101A 14S 6P
連接電纜長度m3
重量kg 0.3
力士樂REXROTH比例伺服閥測試裝置維修箱訂貨號和型號：
R901049737 VT-VETSY-1-1X/1-2-1-1-0

力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥
SY(H)DFE 的先導控制閥。
VT-DFP.
組件系列 2X, 1X
用帶電氣反饋的比例電磁鐵操縱
控制電子元件：
VT-DFP 適用于 SY(H)DFE1
-外部控制電子元件 VT 5041-3X
控制電子元件：
VT-DFPE 適用于 SY(H)DFEE
-集成式，模擬
控制電子元件：
VT-DFPC 適用于 SY(H)DFEC
-集成式，帶 CAN 總線接口的數字電子元件
控制電子元件：
VT-DFPn 適用于 SY(H)DFEn
-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPD 適用于 SY(H)DFED
-集成式，帶以太網總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPF 適用于 SY(H)DFEF
-集成式，帶以太網總線接口的數字電子元件
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
配件
SYDFE1系列配件
外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示
R901236404
外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示
R901263598
外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示
R901196678
線圈插頭的連接插頭
R901017011
閥門位置傳感器的連接插頭
R900023126
泵位置傳感器的連接插頭
R900013674
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器
R901117164
用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm
R901076910
用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線
R901071963
將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜
R901152127
SYDFED配件
不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
SYDFEF系列配件
不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭
R900021267
用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭
R901420483
用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭
R901420491
用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭
R901420496
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
力士樂比例溢流閥DBETE-62/200G24K31F1V
