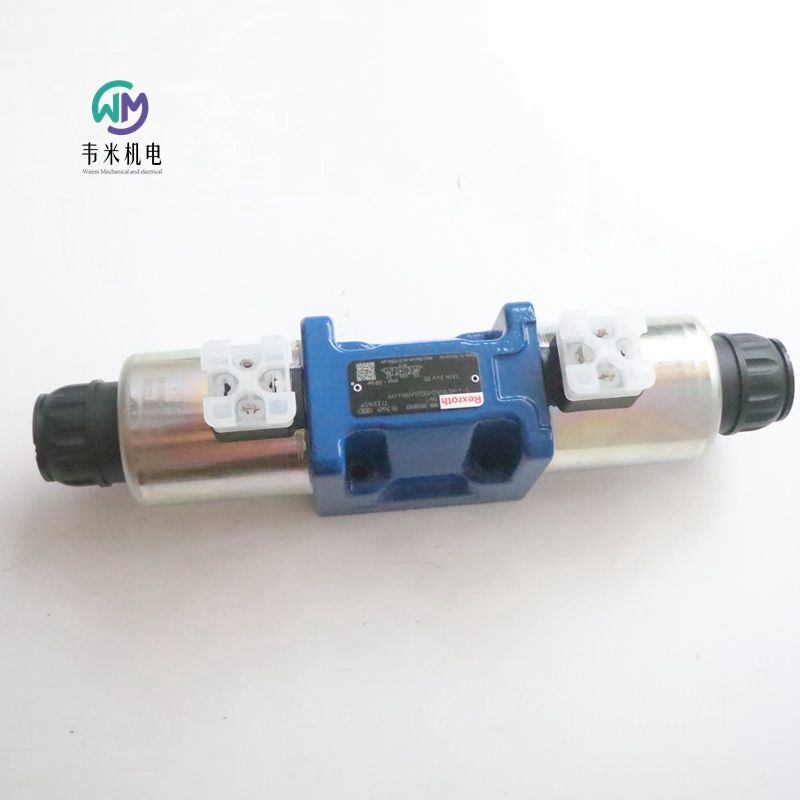

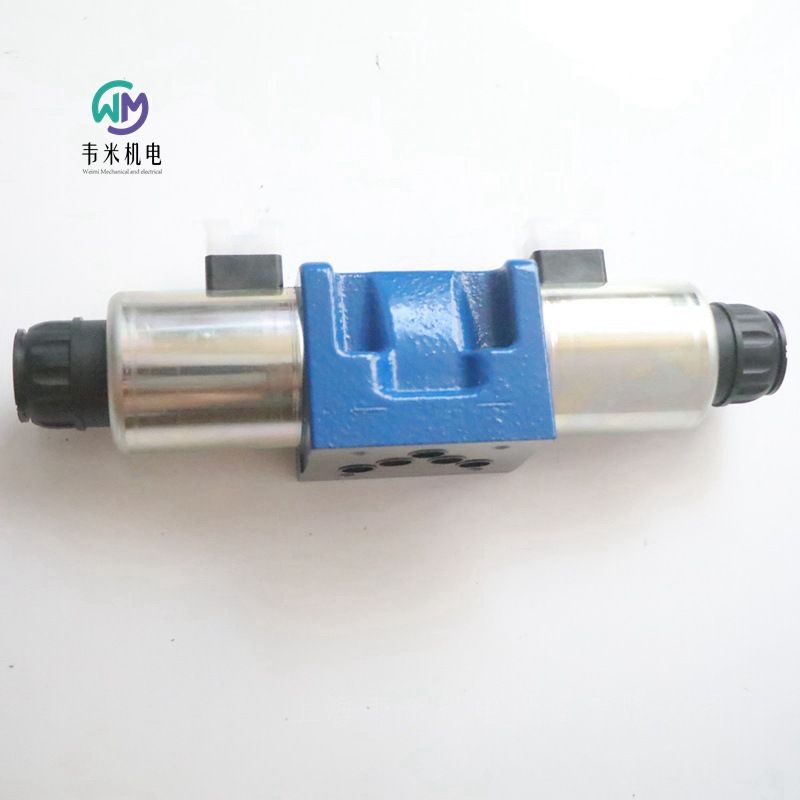

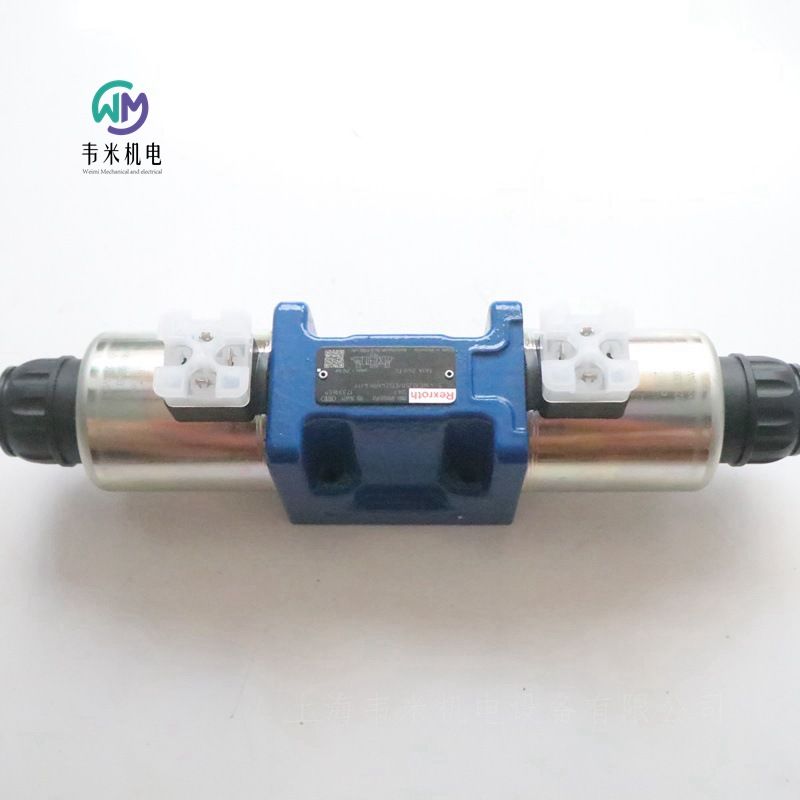

REXROTH電磁閥原裝進口5-4WE10J50/EG24N9K4/M，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

力士樂REXROTH電磁閥4WE10J5X/EG24N9K4/M
R901305959 5-4WE10J50/EG24N9K4/M
公稱尺寸 10, 符號 J, 通過電磁致動, 24 VDC
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    5-.WE10../E
工作壓力. [bar]    350.0
體積流量 [l/min]    125.0
活塞符號    符號 J
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    5.54

力士樂REXROTH電磁閥
直接操作的方向滑閥，
電磁閥驅動
5-.WE系列
5腔版本
尺碼10
組件系列5X
工作壓力420巴[6091磅/平方英寸]
流量150升/分鐘[39.6 US gpm]
三位四通、二位四通或二位三通路版本
根據ISO 4401-05-04-0-05和NFPA T3.5.1 R2-2002 D05的端口圖案
大功率電磁閥，可選旋轉90°
電氣連接為單獨連接
墨盒可選配PWM連接器（快速開關放大器，節能）
手動超控，可選
滑閥位置監測，可選
根據低壓指令2006/95/EC，電壓>50 VAC或>75 VDC符合CE標準
符合UL 429 UR認證的電磁線圈
根據CSA C22.2第139-10號批準，可選
功能、部分
5-型方向閥。WE是一個電磁閥驅動的方向滑閥，開關時間增加。它控制流的開始、停止和方向。
方向閥主要由殼體、一個或兩個電子電磁閥、控制滑閥和回位彈簧組成。
在斷電狀態下，控制滑閥由回位彈簧保持在中心位置或初始位置（沒有彈簧“O”的閥門除外）。
如果濕銷電子電磁閥通電，控制滑閥將從其靜止位置移動到所需的端部位置。通過這種方式，根據所選符號釋放所需的流向。
電子電磁閥關閉后，控制滑閥被推回其中心位置或初始位置（帶“OF”棘爪的閥門和不帶“O”型彈簧的閥門除外）。
手動超控允許在沒有電磁閥通電的情況下手動切換閥門。
為確保正常工作，請確保油杯的壓力室充滿油。
油門插入件
在通道P、a、B或T中使用節流閥插入件，可以增加閥門處的流動阻力。當由于主要操作條件，在切換過程中出現流量超過閥門性能極限時，需要使用它。
功能、部分
制動
帶“C”油門螺釘
不帶彈簧回位“O”（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個無止動裝置的電子電磁閥的方向閥。在斷電狀態下，控制滑閥上沒有彈簧回位的閥門沒有確定的基本位置。
無帶“OF”棘爪的彈簧回位（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個帶棘爪的電子電磁閥的方向閥。棘爪用于將控制滑閥固定在相關滑閥位置。因此，在操作過程中，可以省略向電子螺線管連續施加電流
這有助于節能運行。
切換時間增加
采用5-型5腔方向閥。WE，通過“C”節流螺釘或選定的“A0.”孔口，切換時間可以延遲到100毫秒或更長。在這方面，切換時間取決于壓力、流量和粘度，具體取決于安裝。切換時間受到兩個彈簧室之間的連接通道中的限制（節流閥或節流孔）的影響
在切換過程中，液體體積從一個彈簧室轉移到另一個彈簧室內。
T通道與彈簧室分開，以實現軟切換。
配套插頭：
M16 x 1.5：黑色R901017010；灰色R901017011；帶LED燈R901017022、R901017025、R901017026
主要技術參數：
重量
單線圈3.9kg
雙線圈5.5Kg
安裝位置    任意
環境溫度范圍
NBR密封件    -20...70℃
FKM密封件    -15...70℃
HFC液壓油    -20...50℃
低溫系列        -40...50℃
儲存溫度范圍    -20...50℃
壓力    350bar
流量    150l/min
液壓油溫度范圍
NBR密封件    -20...80℃
FKM密封件    -15...80℃
HFC液壓油    -20...50℃
低溫系列        -40...50℃
粘度范圍    2.8…500mm2/s
電壓容差（標稱電壓）    ±10%
標稱功率符合VDE 0580    40W
占空比    100%
線圈的高表面溫度    140℃
德國力士樂REXROTH電磁閥訂貨號和型號：
R901164534 5-3WE10A3X/CG24N9K4QSABG24WSO9
R901350228 5-3WE10A50/EG24K4QMBG24/M
R901337325 5-3WE10A5X/EG24N9K4QMBG24/M
R901341755 5-3WE10A5X/EG24N9K4QMAG24/M
R901346115 5-3WE10B9-5X/EG24N9K4QMAG24/M
R901350568 5-3WE10A5X/DEG24N9K4QSABG24W/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901347794 5-4WE10C5X/OFEG24N9K4/M
R901378641 H5-4WE10C5X/EG24N9K4/M
R901341751 5-4WE10D50/EG24N9K4/M SO771
R901341752 5-4WE10D5X/EG24N9K4QMAG24/M
R901336797 5-4WE10D5X/EG24K4QMBG24/M
R901380919 5-4WE10D5X/EG220N9K4QMBG24/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901339860 5-4WE10E5X/EG24N9K4/V
R901339857 5-4WE10E5X/EG24N9K4/CM
R901328331 5-4WE10E5X/EG24K4QS0G24W/M
R901501366 5-4WE10EA50/EG24N9K4QM0G24/V
R901334064 5-4WE10EB5X/EG24N9K4QMBG24/M
R901562869 5-4WE10EB5X/EG24N9K4QS0BG24W/M
R901344564 5-4WE10H5X/EG24N9K4/CM
R901344564 5-4WE10H5X/EG24N9K4/CM
R901392681 5-4WE10H5X/EG96N9K4/CM
R901305959 5-4WE10J5X/EG24N9K4/M
R901349476 5-4WE10J5X/EG24N9K4/CM
R901348850 5-4WE10G5X/EG24N5K4/A08M
R901339882 5-4WE10P3A5X/EG24K4QM0G24/M
R901328311 5-4WE10X84-5X/EG24K4QLAG24/M
R901347119 5-4WE10X84-5X/EG24K4QMAG24/V
R901339889 5-4WE10X84-5X/EG24K4QMAG24/A08M
R901339339 5-4WE10X102-5X/EG24K4QMAG24/M
R901347415 5-4WE10Y5X/EG24K4QMAG24/M
R901347416 5-4WE10Y5X/EG24N9K4QMBG24/M
R901348853 5-4WE10Y11-5X/DEG26N6K4K/M

力士樂REXROTH電磁閥R901350228
液壓方向短管閥 5-3WE10A5X/EG24K4QMBG24/M
R901350228 5-3WE10A50/EG24K4QMBG24/M
公稱尺寸 10, , 符號 A, , 通過電磁驅動
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    5.WE10../E
工作壓力[bar]    350
流量[l/min]    65
滑閥符號    符號A
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    3.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    4.3

力士樂REXROTH帶電磁操作的直動式方向滑閥
型號 WE…/H
規格 10
組件系列 5X
工作壓力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向設計
標準線圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安裝面
帶可拆卸線圈的濕式插腳直流線圈
電磁線圈可旋轉 90°
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
手動應急操作
閥芯位置監控，可選
功能、組成部分
WE 型號的方向閥為電磁線圈操作方向滑閥，可用作電磁組件。該閥控制流體的啟動、停止和方向。
這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或
初始位置。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的端位置。這樣即可根據所選閥芯機能釋放所需流向。
在關閉電子線圈后，控制閥芯 將被推回至中心位置或初始位置。
手動應急操作可在線圈不通電的情況下手動切換閥門。
要確保正常運行，須注意將線圈的壓力腔注滿液壓油。
技術數據
重量
帶一個電磁鐵的閥  3.9kg
帶兩個線圈的閥  4.7kg
安裝位置  任意
環境溫度范圍  -20...+50℃
存儲溫度范圍  -20...+50℃
工作壓力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液壓油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
標準  DIN 51524
液壓油溫度范圍（在閥工作油口處）  -20...+80℃
粘度范圍  2.8...500mm²/s
液壓油的允許污染度 - 符合 ISO 4406 (c) 規定的清潔度等級  等級20/18/15
電壓類型 直流電壓
額定電壓符合 VDE 0580  24V
電壓公差（額定電壓）  ±10%
符合 VDE 0580 的公稱功率  38W
占空比  100%（S1，符合 VDE 0580）
切換時間
開啟 壓力變化 5% ms 65 … 150
        壓力變化 95% ms 100 … 220
關閉 壓力變化 5% ms 12 … 50
        壓力變化 95% ms 48 … 104
切換時間符合ISO 6403
開啟 ms 45 … 60
關閉 ms 20 … 30
切換頻率  15000  1/h
防護等級符合 DIN EN 60529 IP65
線圈表面溫度  120°C
絕緣等級 VDE 0580 F
防護等級符合 VDE 0580 I
電氣保護 必須使用帶脫扣特性 K（感應負載）的合適保險絲分別保護每個線圈。必須將閥安裝到包含在等電位連接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M

力士樂REXROTHR901401552
液壓方向短管閥 4WE10J5X/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
公稱尺寸 10, 符號 J, 通過電磁致動, 24 VDC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號J
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.39

力士樂REXROTH電磁閥R901390857
液壓方向短管閥 4WE10E5X/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
公稱尺寸 10, 符號 E, 通過電磁驅動, 24 VDC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號E
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.4

力士樂REXROTH電磁閥4WE10H5X/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
標稱尺寸 10，符號 H，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥，電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號H
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.38

力士樂REXROTH帶電磁啟動的直動式方向滑閥
Z4WE 6
規格 6
組件系列 3X
大工作壓力 315 bar
大流量 50 l/min
重量
單線圈1.2kg
雙線圈1.6kg
溫度范圍  -20 … +50℃
特點
二位四通和三位四通方向截止閥
疊加閥
作為直通閥或短路閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
在油中開關的交流或直流電磁鐵
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。
線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。
可選手動應急操作可在線圈不通電的情況下移動控制閥芯。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
允許的沖擊和振動載荷參見參數單 08012。
注意事項：
電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路。或者，也可以選擇帶有集成干擾保護電路的連接器。
注意事項：
建立電氣連接時，必須正確連接保護接地導線 (PE )。
必須以減輕拉力的方式布線！
電纜束線圈只適用于安裝的電纜。
在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。
保護接地導線橫截面等于或大于電源的線路橫截面。
閥門安裝面必須連接到保護接地導線系統。
德國力士樂REXROTH電磁閥訂貨號和型號：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V

力士樂REXROTH電磁閥Z4WE6X250-3X/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
標稱尺寸6，符號X250，帶磁性驅動，24 VDC
中等功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
直接控制
外部控制供油，外部控制回油
帶隱蔽式輔助控制
產品特性
連接圖像    ISO 4401-03-02-0-05
壓力[bar]    315
體積流量[l/min]    50
活塞符號    符號X250
連接類型    中間板
標稱尺寸    6
操作類型    帶磁性驅動
連接數    4
開關位置數量    2
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.72
REXROTH電磁閥原裝進口5-4WE10J50/EG24N9K4/M
