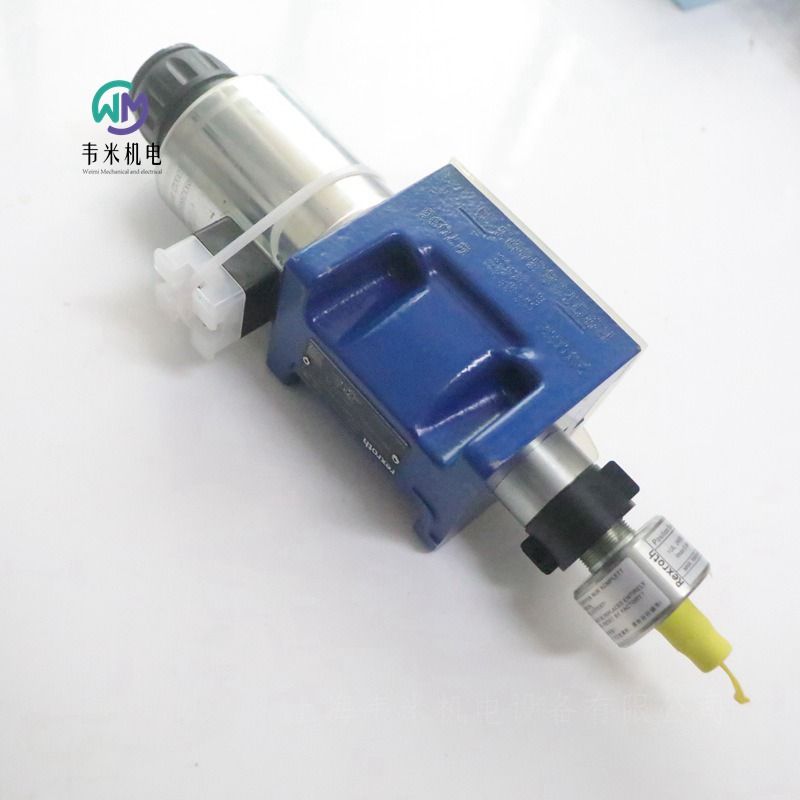

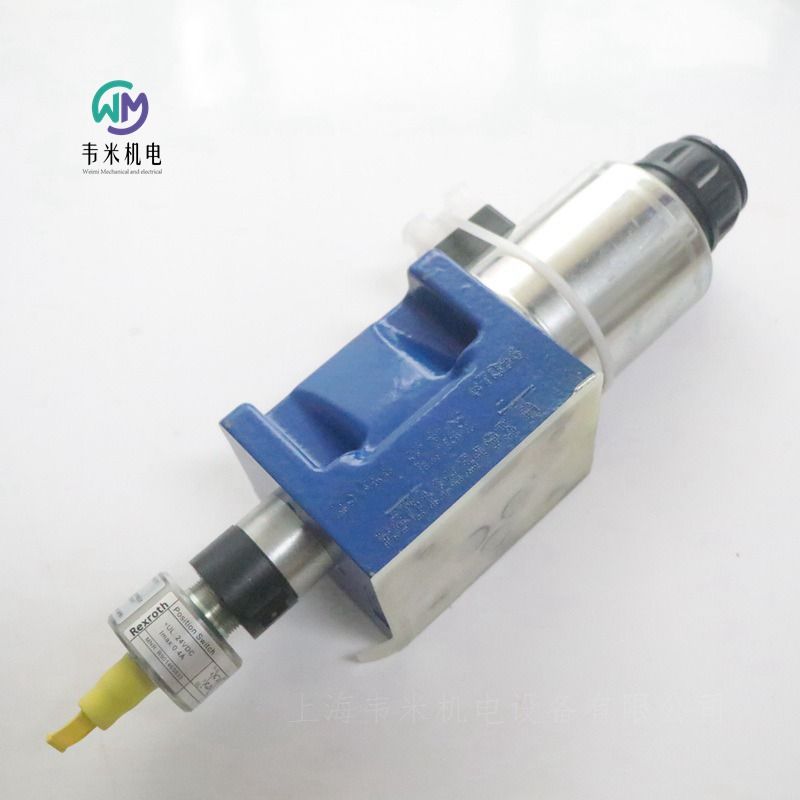

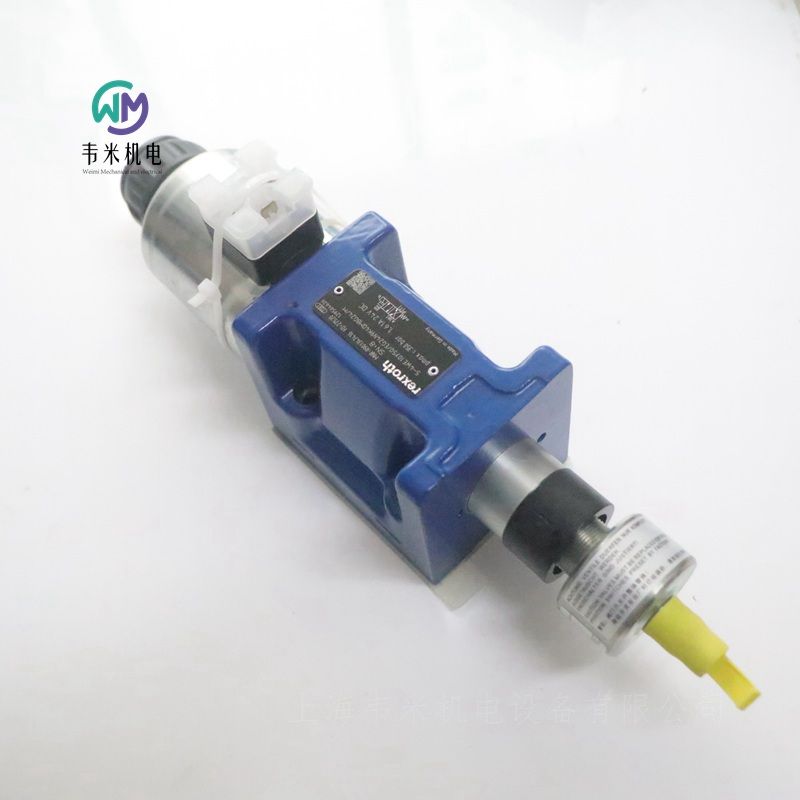

REXROTH電磁閥5-4WE10Y50/EG24N9K4QMBG24/M，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

力士樂REXROTH液壓方向短管閥5-4WE10Y5X/EG24N9K4QMBG24/M

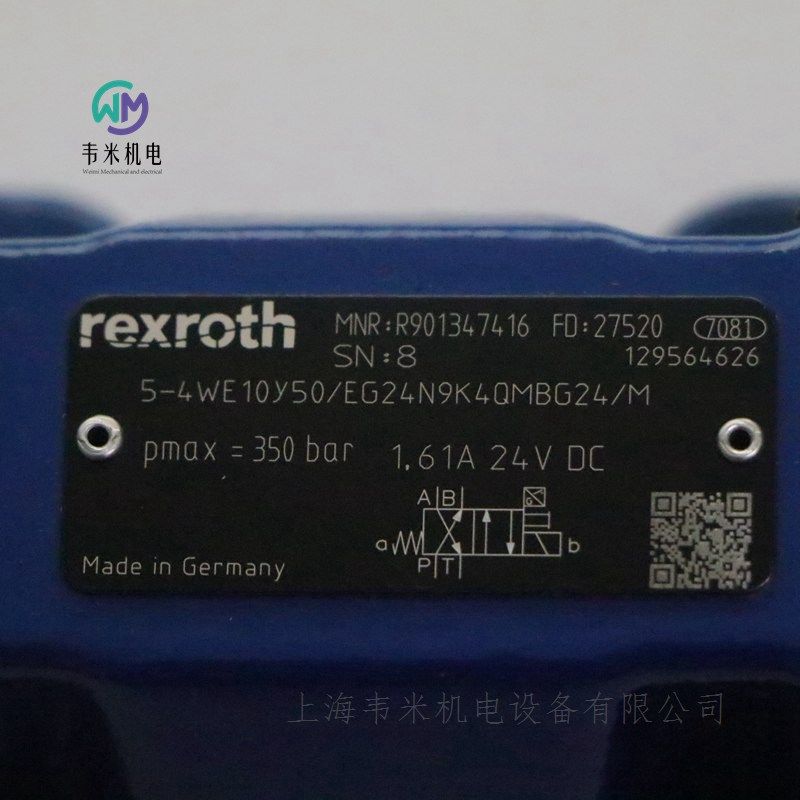

R901347416 5-4WE10Y50/EG24N9K4QMBG24/M
公稱尺寸 10, , 符號 Y, , 通過電磁致動
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    5-.WE10../E
工作壓力. [bar]    350.0
體積流量 [l/min]    150.0
活塞符號    符號 Y
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    4.3

力士樂REXROTH電磁閥
直接操作的方向滑閥，
電磁閥驅動
5-.WE系列
5腔版本
尺碼10
組件系列5X
工作壓力420巴[6091磅/平方英寸]
流量150升/分鐘[39.6 US gpm]
三位四通、二位四通或二位三通路版本
根據ISO 4401-05-04-0-05和NFPA T3.5.1 R2-2002 D05的端口圖案
大功率電磁閥，可選旋轉90°
電氣連接為單獨連接
墨盒可選配PWM連接器（快速開關放大器，節能）
手動超控，可選
滑閥位置監測，可選
根據低壓指令2006/95/EC，電壓>50 VAC或>75 VDC符合CE標準
符合UL 429 UR認證的電磁線圈
根據CSA C22.2第139-10號批準，可選
功能、部分
5-型方向閥。WE是一個電磁閥驅動的方向滑閥，開關時間增加。它控制流的開始、停止和方向。
方向閥主要由殼體、一個或兩個電子電磁閥、控制滑閥和回位彈簧組成。
在斷電狀態下，控制滑閥由回位彈簧保持在中心位置或初始位置（沒有彈簧“O”的閥門除外）。
如果濕銷電子電磁閥通電，控制滑閥將從其靜止位置移動到所需的端部位置。通過這種方式，根據所選符號釋放所需的流向。
電子電磁閥關閉后，控制滑閥被推回其中心位置或初始位置（帶“OF”棘爪的閥門和不帶“O”型彈簧的閥門除外）。
手動超控允許在沒有電磁閥通電的情況下手動切換閥門。
為確保正常工作，請確保油杯的壓力室充滿油。
油門插入件
在通道P、a、B或T中使用節流閥插入件，可以增加閥門處的流動阻力。當由于主要操作條件，在切換過程中出現流量超過閥門性能極限時，需要使用它。
功能、部分
制動
帶“C”油門螺釘
不帶彈簧回位“O”（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個無止動裝置的電子電磁閥的方向閥。在斷電狀態下，控制滑閥上沒有彈簧回位的閥門沒有確定的基本位置。
無帶“OF”棘爪的彈簧回位（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個帶棘爪的電子電磁閥的方向閥。棘爪用于將控制滑閥固定在相關滑閥位置。因此，在操作過程中，可以省略向電子螺線管連續施加電流
這有助于節能運行。
切換時間增加
采用5-型5腔方向閥。WE，通過“C”節流螺釘或選定的“A0.”孔口，切換時間可以延遲到100毫秒或更長。在這方面，切換時間取決于壓力、流量和粘度，具體取決于安裝。切換時間受到兩個彈簧室之間的連接通道中的限制（節流閥或節流孔）的影響
在切換過程中，液體體積從一個彈簧室轉移到另一個彈簧室內。
T通道與彈簧室分開，以實現軟切換。
配套插頭：
M16 x 1.5：黑色R901017010；灰色R901017011；帶LED燈R901017022、R901017025、R901017026
主要技術參數：
重量
單線圈3.9kg
雙線圈5.5Kg
安裝位置    任意
環境溫度范圍
NBR密封件    -20...70℃
FKM密封件    -15...70℃
HFC液壓油    -20...50℃
低溫系列        -40...50℃
儲存溫度范圍    -20...50℃
壓力    350bar
流量    150l/min
液壓油溫度范圍
NBR密封件    -20...80℃
FKM密封件    -15...80℃
HFC液壓油    -20...50℃
低溫系列        -40...50℃
粘度范圍    2.8…500mm2/s
電壓容差（標稱電壓）    ±10%
標稱功率符合VDE 0580    40W
占空比    100%
線圈的高表面溫度    140℃
德國力士樂REXROTH電磁閥訂貨號和型號：
R901164534 5-3WE10A3X/CG24N9K4QSABG24WSO9
R901350228 5-3WE10A50/EG24K4QMBG24/M
R901337325 5-3WE10A5X/EG24N9K4QMBG24/M
R901341755 5-3WE10A5X/EG24N9K4QMAG24/M
R901346115 5-3WE10B9-5X/EG24N9K4QMAG24/M
R901350568 5-3WE10A5X/DEG24N9K4QSABG24W/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901347794 5-4WE10C5X/OFEG24N9K4/M
R901378641 H5-4WE10C5X/EG24N9K4/M
R901341751 5-4WE10D50/EG24N9K4/M SO771
R901341752 5-4WE10D5X/EG24N9K4QMAG24/M
R901336797 5-4WE10D5X/EG24K4QMBG24/M
R901380919 5-4WE10D5X/EG220N9K4QMBG24/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901339860 5-4WE10E5X/EG24N9K4/V
R901339857 5-4WE10E5X/EG24N9K4/CM
R901328331 5-4WE10E5X/EG24K4QS0G24W/M
R901501366 5-4WE10EA50/EG24N9K4QM0G24/V
R901334064 5-4WE10EB5X/EG24N9K4QMBG24/M
R901562869 5-4WE10EB5X/EG24N9K4QS0BG24W/M
R901344564 5-4WE10H5X/EG24N9K4/CM
R901344564 5-4WE10H5X/EG24N9K4/CM
R901392681 5-4WE10H5X/EG96N9K4/CM
R901305959 5-4WE10J5X/EG24N9K4/M
R901349476 5-4WE10J5X/EG24N9K4/CM
R901348850 5-4WE10G5X/EG24N5K4/A08M
R901339882 5-4WE10P3A5X/EG24K4QM0G24/M
R901328311 5-4WE10X84-5X/EG24K4QLAG24/M
R901347119 5-4WE10X84-5X/EG24K4QMAG24/V
R901339889 5-4WE10X84-5X/EG24K4QMAG24/A08M
R901339339 5-4WE10X102-5X/EG24K4QMAG24/M
R901347415 5-4WE10Y5X/EG24K4QMAG24/M
R901347416 5-4WE10Y5X/EG24N9K4QMBG24/M
R901348853 5-4WE10Y11-5X/DEG26N6K4K/M

力士樂REXROTH電磁閥5-4WE10Y5X/EG24K4QMAG24/M
R901347415 5-4WE10Y50/EG24K4QMAG24/M
公稱尺寸 10, , 符號 Y, , 通過電磁致動
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    5-.WE10../E
工作壓力. [bar]    350.0
體積流量 [l/min]    150.0
活塞符號    符號 Y
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    4.2

力士樂REXROTH電磁閥4WE10J5X/EG24N9K4/M
R901305959 5-4WE10J50/EG24N9K4/M
公稱尺寸 10, 符號 J, 通過電磁致動, 24 VDC
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    5-.WE10../E
工作壓力. [bar]    350.0
體積流量 [l/min]    125.0
活塞符號    符號 J
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    5.54

力士樂REXROTH電磁閥R901350228
液壓方向短管閥 5-3WE10A5X/EG24K4QMBG24/M
R901350228 5-3WE10A50/EG24K4QMBG24/M
公稱尺寸 10, , 符號 A, , 通過電磁驅動
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    5.WE10../E
工作壓力[bar]    350
流量[l/min]    65
滑閥符號    符號A
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    3.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    4.3

力士樂REXROTH帶電磁操作的直動式方向滑閥
型號 WE…/H
規格 10
組件系列 5X
工作壓力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向設計
標準線圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安裝面
帶可拆卸線圈的濕式插腳直流線圈
電磁線圈可旋轉 90°
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
手動應急操作
閥芯位置監控，可選
功能、組成部分
WE 型號的方向閥為電磁線圈操作方向滑閥，可用作電磁組件。該閥控制流體的啟動、停止和方向。
這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或
初始位置。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的端位置。這樣即可根據所選閥芯機能釋放所需流向。
在關閉電子線圈后，控制閥芯 將被推回至中心位置或初始位置。
手動應急操作可在線圈不通電的情況下手動切換閥門。
要確保正常運行，須注意將線圈的壓力腔注滿液壓油。
技術數據
重量
帶一個電磁鐵的閥  3.9kg
帶兩個線圈的閥  4.7kg
安裝位置  任意
環境溫度范圍  -20...+50℃
存儲溫度范圍  -20...+50℃
工作壓力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液壓油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
標準  DIN 51524
液壓油溫度范圍（在閥工作油口處）  -20...+80℃
粘度范圍  2.8...500mm²/s
液壓油的允許污染度 - 符合 ISO 4406 (c) 規定的清潔度等級  等級20/18/15
電壓類型 直流電壓
額定電壓符合 VDE 0580  24V
電壓公差（額定電壓）  ±10%
符合 VDE 0580 的公稱功率  38W
占空比  100%（S1，符合 VDE 0580）
切換時間
開啟 壓力變化 5% ms 65 … 150
        壓力變化 95% ms 100 … 220
關閉 壓力變化 5% ms 12 … 50
        壓力變化 95% ms 48 … 104
切換時間符合ISO 6403
開啟 ms 45 … 60
關閉 ms 20 … 30
切換頻率  15000  1/h
防護等級符合 DIN EN 60529 IP65
線圈表面溫度  120°C
絕緣等級 VDE 0580 F
防護等級符合 VDE 0580 I
電氣保護 必須使用帶脫扣特性 K（感應負載）的合適保險絲分別保護每個線圈。必須將閥安裝到包含在等電位連接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M

力士樂REXROTHR901401552
液壓方向短管閥 4WE10J5X/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
公稱尺寸 10, 符號 J, 通過電磁致動, 24 VDC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號J
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.39

力士樂REXROTH電磁閥R901390857
液壓方向短管閥 4WE10E5X/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
公稱尺寸 10, 符號 E, 通過電磁驅動, 24 VDC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號E
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.4

力士樂REXROTH電磁閥4WE10H5X/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
標稱尺寸 10，符號 H，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥，電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../H
工作壓力[bar]    315
流量[l/min]    135
滑閥符號    符號H
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.38

力士樂REXROTH帶電磁啟動的直動式方向滑閥
Z4WE 6
規格 6
組件系列 3X
大工作壓力 315 bar
大流量 50 l/min
重量
單線圈1.2kg
雙線圈1.6kg
溫度范圍  -20 … +50℃
特點
二位四通和三位四通方向截止閥
疊加閥
作為直通閥或短路閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
在油中開關的交流或直流電磁鐵
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。
線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。
可選手動應急操作可在線圈不通電的情況下移動控制閥芯。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
允許的沖擊和振動載荷參見參數單 08012。
注意事項：
電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路。或者，也可以選擇帶有集成干擾保護電路的連接器。
注意事項：
建立電氣連接時，必須正確連接保護接地導線 (PE )。
必須以減輕拉力的方式布線！
電纜束線圈只適用于安裝的電纜。
在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。
保護接地導線橫截面等于或大于電源的線路橫截面。
閥門安裝面必須連接到保護接地導線系統。
德國力士樂REXROTH電磁閥訂貨號和型號：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V

力士樂REXROTH電磁閥Z4WE6X250-3X/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
標稱尺寸6，符號X250，帶磁性驅動，24 VDC
中等功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
直接控制
外部控制供油，外部控制回油
帶隱蔽式輔助控制
產品特性
連接圖像    ISO 4401-03-02-0-05
壓力[bar]    315
體積流量[l/min]    50
活塞符號    符號X250
連接類型    中間板
標稱尺寸    6
操作類型    帶磁性驅動
連接數    4
開關位置數量    2
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.72

帶電磁啟動的直動式方向滑閥
5-.WE
5 腔型號
規格 10
組件系列 5X
大工作壓力 420 bar
大流量 150 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90°
電氣連接作為單個連接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75VDC 時，CE 符合性符合低電壓指令 2006/95/EC
通過 UR 認證 UL 429 的電磁線圈
通過 CSA C22.2  139-10 認證，可選
5-.WE 型 5 腔體方向閥是切換時間增加的電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。
在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置（不帶彈簧“O”的閥除外）。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的終端位置。這樣就可以根據所選符號釋放所需流向。
在關閉電子線圈后，控制閥芯將被推回至中心位置或初始位置（帶“OF”器的閥和不帶彈簧類型“O”的閥除外）。
手動應急操作允許在不給線圈通電的情況下手動切換閥。
要確保正常運行，請確保將線圈的壓力腔注滿液壓油。
節流插件
在通道 P、A、B 或 T 中使用節流插件時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
不帶彈簧復位“O” （僅可使用符號 A、C 和 D）
這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器“OF” （僅可使用符號 A、C 和 D）
這種型號為帶 2 個閥芯位置和 2 個電子線圈 且?guī)?器的方向閥。器用于將控制閥芯鎖定在相關的閥芯位置。因此，在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。
注意：
如果閥門帶有器，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動！因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。
影響切換時間
使用 5-.WE 型的 5 腔體方向閥，通過節流螺釘“C”或所選的“A0.”節流孔，可以將切換時間延遲到 100 ms 甚至更久。在此連接中，切換時間與壓力、流量以及粘度相關，具體取決于安裝情況。通過在兩個彈簧腔之間的連接通道內進行限制（節流或節流孔），切換時間將受到影響。在切換過程中，連接通道內的液體容積將由一個彈簧腔排放至另一個彈簧腔。
T 通道與彈簧腔分開以實現軟切換。
注意！
僅當調節主軸需要比螺母高出多 3 mm時將其旋出。



力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6…B..XD
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
應用領域符合防爆指令 2014/34/EU：I M2；II 2G
應用領域符合技術規則 EAC TR CU 012/2011：I M2；II 2G
閥防爆保護類型：
– Ex h I Mb X 符合 EN 80079-38
– Ex h IIC T4 Gb X 符合 EN 80079-36
閥線圈防爆保護類型：
– Ex db I Mb 符合 EN 60079-1
– Ex db IIC T4 Gb 符合 EN 60079-1
電磁線圈經過 IECEx 認證
三位四通、二位四通或二位三通型號
預期在潛在爆炸性環境中使用，
油口安裝面符合 ISO 4401-03-02-0-05
帶濕式插腳的直流線圈
帶單個連接和電纜束線圈的電氣連接
帶手動應急操作
WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及一個或兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧保持在中心位置或初始位置（脈沖閥芯除外）。通過濕式插腳線圈操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這會釋放所需的流向 P → A 和 B → T 或 P → B 和 A → T。
線圈斷電后，控制閥芯由復位彈簧推回到靜止位置。
手動應急操作可在線圈不通電的情況下移動控制閥芯。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個磁鐵且不帶器的方向閥。在斷電狀態下不存在定義的開關位置。
不帶彈簧復位，帶器 "OF"（脈沖閥芯，僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置、兩個磁鐵和一個器的方向閥。以此，兩個切換位置交替固定并且可以消除磁鐵的激勵。
注意：
由于設計方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
REXROTH電磁閥5-4WE10Y50/EG24N9K4QMBG24/M
