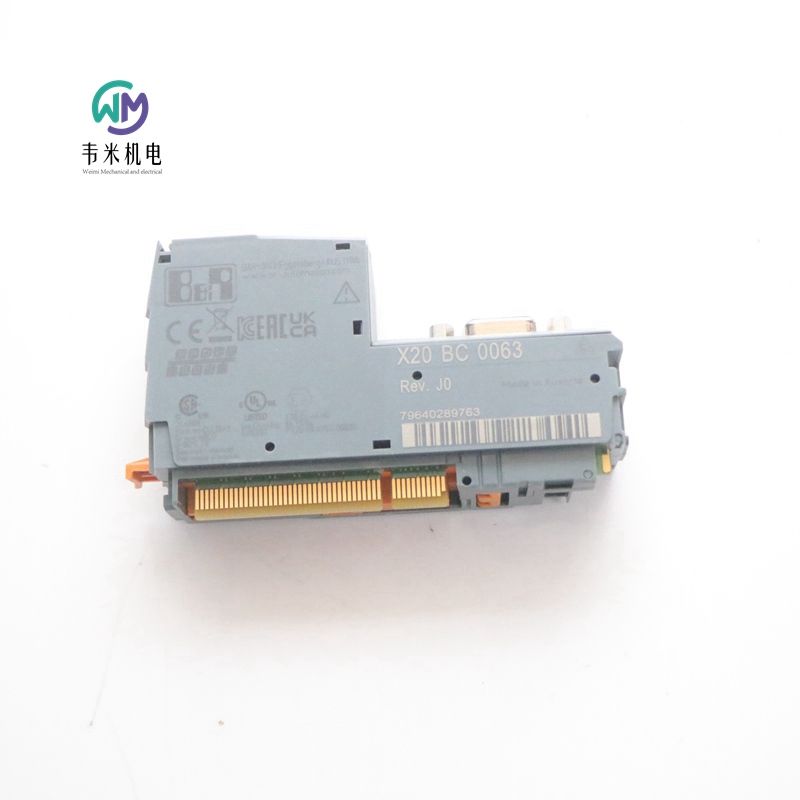

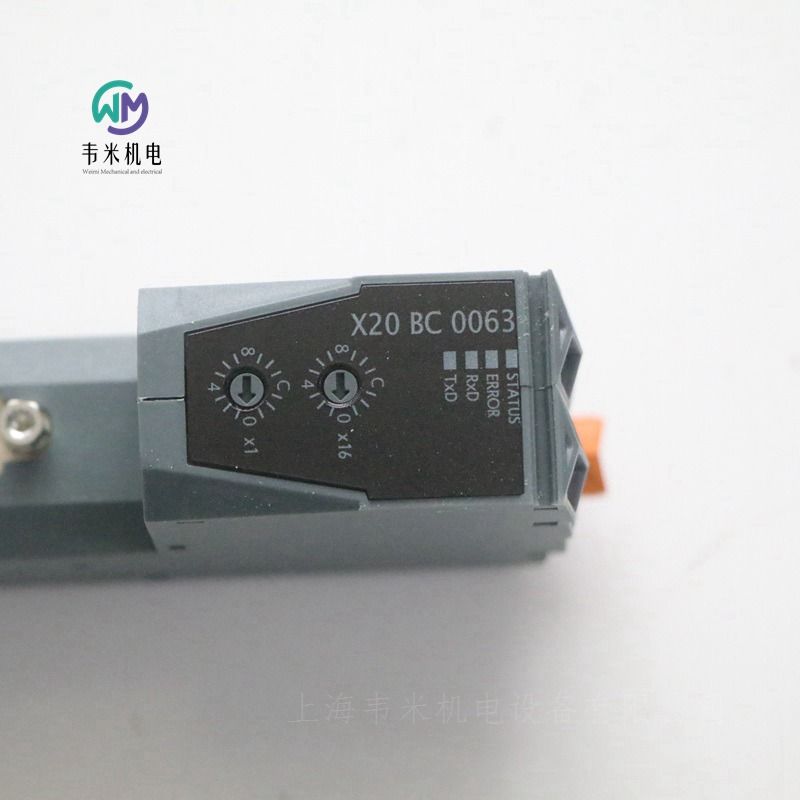

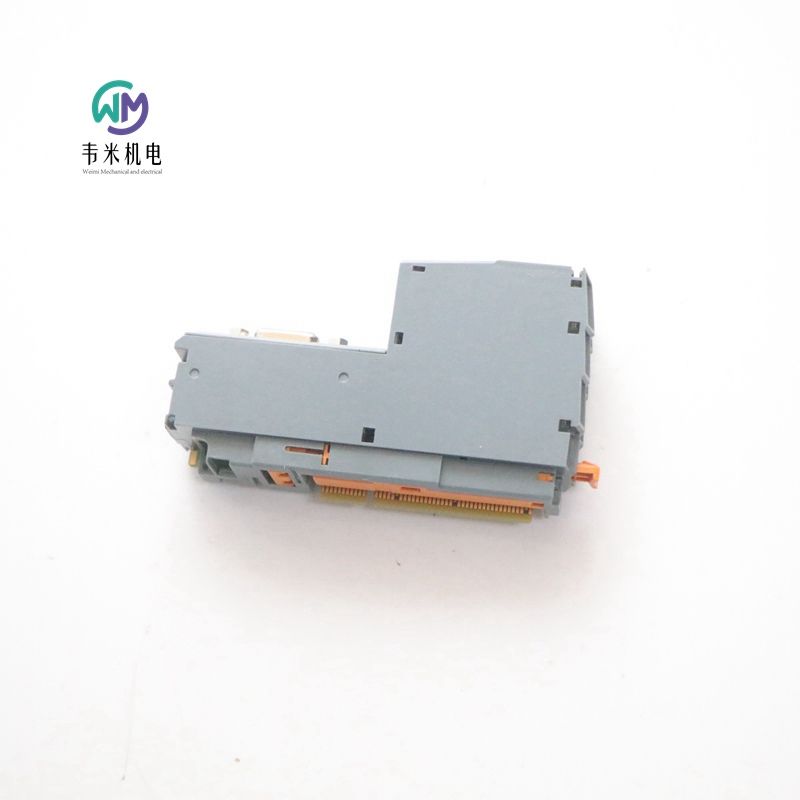

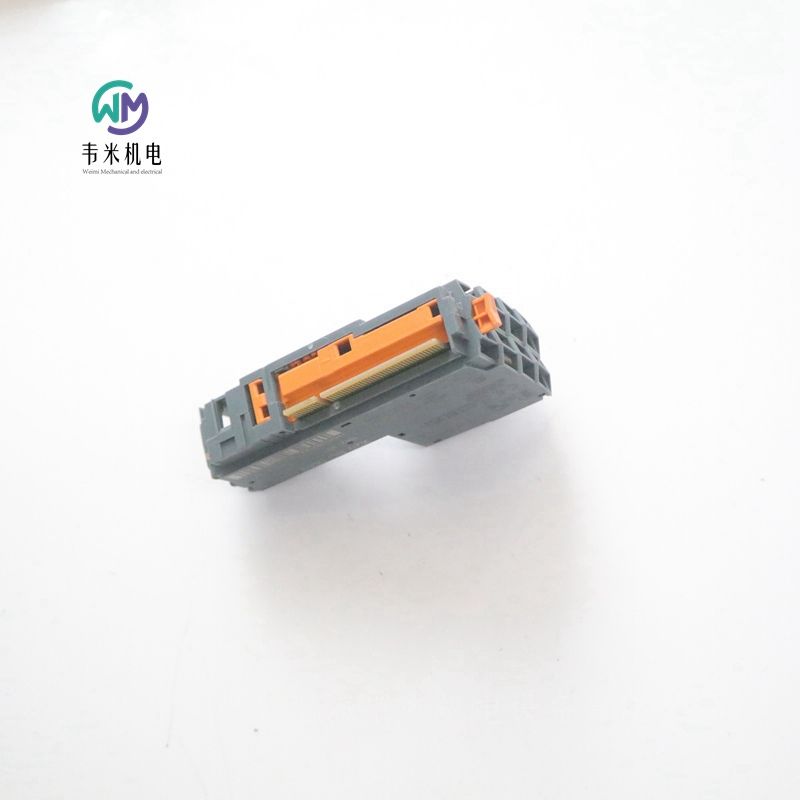

貝加萊B&R總線控制器X20BC0063
物料號:
X20BC0063
描述:
現場總線：PROFIBUS DP
通過現場總線進行I/O配置
根據PROFIBUS DP標準進行廣泛的設備、模塊和通道診斷
即使在某些節點丟失或斷電時，與X2X鏈路I/O節點的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。數據傳輸使用混合總線訪問程序進行控制：活動站通過令牌傳遞程序接收通信權限，然后可以根據主從原則訪問網絡上的所有站�？梢耘渲昧钆频拇罅魍〞r間，從而產生定義的循環時間。
訪問代表了用戶用于循環和非循環數據傳輸的各種服務。
該總線控制器可以將X2X-Link I/O節點連接到PROFIBUS DP。它支持PROFIBUS DP及其所有選項和其他附加屬性。除了PROFIBUS標準中提供的設備、模塊和通道診斷外，還可以切換到S7格式的插槽診斷選項。
X20或基于X2X-Link的其他模塊可以連接到總線控制器。PROFIBUS DP對模塊化系統的配置提供了佳支持。
對于多功能模塊，在總線控制器自動配置的情況下，總線控制器僅支持默認功能模型。
簡短說明
總線控制器PROFIBUS DP V0從站
一般信息
B&R ID代碼0x1F1C
狀態指示器模塊狀態、總線功能、數據傳輸
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈
數據傳輸是，使用LED狀態指示燈
電力消耗
2.3 W總線
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
接口
現場總線PROFIBUS DP V0從站
變體9針內螺紋DSUB連接器
大距離1200米
大傳輸速率。12 Mbit/s
默認傳輸速率自動傳輸速率檢測
小循環時間
現場總線無限制
X2X鏈路400μs
總線系統之間可能同步否
電氣性能
電氣隔離PROFIBUS與I/O隔離
PROFIBUS未與總線隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5+0.2mm


貝加萊B&R擴展型總線控制器模塊X20BC8083
物料號:
X20BC8083
描述:
POWERLINK
通過現場總線進行I/O配置和固件更新
集成集線器，實現高效布線
多2個插槽用于集線器擴展模塊
2x/4x/6x快速以太網集線器
總線控制器可以將X2X-Link I/O節點連接到POWERLINK。還可以使用預分頻器以1:1同步或與POWERLINK同步的方式操作X2X鏈路周期。
除了總線控制器外，向左擴展的總線模塊多還允許連接2個集線器擴展模塊。每個擴展模塊配備2個RJ45連接。這意味著一個基本設備多可提供6個集線器連接。
簡短說明
總線控制器POWERLINK（V1/V2）控制節點，多2個插槽用于集線器擴展模塊
一般信息
B&R ID代碼0x2673
狀態指示器模塊狀態、總線功能
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
支持
動態節點分配（DNA）是
電力消耗
巴士2 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
接口
現場總線POWERLINK（V1/V2）控制節點
類型2
變體2x屏蔽RJ45（集線器）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96至1µs
小循環時間
現場總線200μs
X2X鏈路200μs
總線系統之間可能同步是
電氣性能
電氣隔離POWERLINK與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB8x。
音高
X20BB80 37.5+0.2mm
X20BB81 62.5+0.2毫米
X20BB82 87.5+0.2毫米

貝加萊B&R總線接收器和發射器X20BT9400
物料號:
X20BT9400
描述:
X2X鏈路總線發射器
用于系統的無縫擴展
分段長度可達100米
內部I/O電源供應
X67系統的集成X2X-Link電源
僅在右側的插槽上操作
要將X20系統連接到X67系統，只需將總線發射器連接到X20塊的末端，即可夾緊X2X-Link電纜。總線發射器還提供X67系統的X2X鏈路電源電壓。以前總是需要的X67系統電源模塊可以省略。
總線發射器模塊僅允許與內部I/O電源通過（例如X20BM11）連接的總線模塊一起操作。
如果電源用于內部I/O電源，則不允許任何其他模塊為該電位組供電。必須使用帶總線模塊X20BM01的I/O模塊來隔離潛在組。
簡短說明
總線變送器X2X-Link總線變送器，帶I/O電源和集成X67系統電源
一般信息
B&R ID代碼0xA238
狀態指示燈X2X總線功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
X2X總線功能是，使用LED狀態指示燈
X2X-Link電源的功耗為1.38 W
電力消耗
公共汽車0.5W
內部I/O
作為總線發射器0.1 W
此外，作為電源模塊0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
X67 X2X鏈路電源輸入
輸入電壓24 VDC-15%/+20%
輸入電流大值。零點五一
保險絲集成，不可更換
反極性保護是
X67 X2X鏈路電源輸出
與X67PS1300并聯是
過載特性臨時短路和過載保護
觀察相應的狀態消息（LED“I”）或評估軟件狀態。
BT9400提供的X67模塊
大水平安裝方向。8（標稱輸出功率：6 W）
大垂直安裝方向。6（標稱輸出功率：4.5 W）
輸入I/O電源
輸入電壓24 VDC-15%/+20%
保險絲所需線路保險絲：大10A，緩慢熔斷
反極性保護否
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11或1x總線模塊X2 0BM15。
間距12.5+0.2mm


貝加萊B&R模塊X20CM8281
物料號:
X20CM8281
描述:
數字和模擬通道
AI和AO的可選電流和電壓
計數器功能
該模塊為通用混合模塊。在這個模塊上，數字I/O和模擬I/O被組合在一起。根據需要，電流或電壓信號可用于模擬I/O。兩個數字輸入上的計數器功能擴大了使用范圍。
簡短說明
I/O模塊4個數字輸入、2個數字輸出、1個模擬輸入、1個數字輸出，具有特殊功能
一般信息
B&R ID代碼0x24C3
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
模擬輸入是，使用LED狀態指示器和軟件
數字輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
電力消耗
0.01 W總線
內部I/O 1.75 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
數量4
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC典型輸入電流。3.3毫安
輸入電路接收器
輸入過濾器
硬件≤2µs
軟件默認值為1ms，可在0到25ms之間配置，增量為0.2ms
連接類型1-wire連接
輸入電阻類型。7.18 kΩ
附加功能20 kHz事件計數、門測量
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
事件計數器
數量2
信號形式方波脈沖
評估每個負邊，循環計數器
大輸入頻率。20千赫
計數器1輸入1
計數器2輸入3
計數器頻率大值。20千赫
計數器大小16位
閘門時間測量
數量1
信號形式方波脈沖
評估正邊緣-負邊緣
計數器頻率
內部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
計數器大小16位
脈沖之間的暫停時間≥100µs
脈沖長度≥20µs
支持的輸入輸入4
模擬輸入
數量1
通過不同的端子連接輸入±10 V或0至20 mA/4至20 mA
輸入類型單端
數字轉換器分辨率
電壓±12位
當前12位
轉換時間400µs，轉換與X2X鏈路周期異步運行
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
當前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信號范圍內的輸入阻抗
電壓>1 MΩ
當前-
負載
電壓-
電流<300Ω
輸入保護電源電壓接線保護
允許的輸入信號
大電壓。±15v
大電流。±50毫安
過載時的數字值輸出
拍攝不足
電壓0x8001
當前0x0000
超過
電壓0x7FFF
當前0x7FFF
轉換過程逐次逼近
輸入濾波器二階低通濾波器/截止頻率1 kHz
大誤差
電壓
收益0.08%
偏移0.02%
當前
增益0至20mA=0.08%/4至20mA=0.1%
偏移0至20毫安=0.03%/4至20毫安=0.16%
大增益漂移
電壓0.01%/°C
電流0至20mA=0.009%/°C
4至20mA=0.0113%/°C
大偏移漂移
電壓0.002%/°C
電流0至20mA=0.004%/°C
4至20mA=0.005%/°C
非線性
電壓<0.02%
電流<0.02%
通道和母線之間的絕緣電壓500Veff
數字輸出
數量2
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/+20%
標稱輸出電流0.5A
總標稱電流1A
連接類型1-wire連接
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
RDS（開啟）105 mΩ
峰值短路電流<14A
過載停機或短路停機時打開電源。10ms（取決于模塊溫度）
切換延遲
0→1<250µs
1→0<270µs
開關頻率
大電阻負載。100赫茲
電感負載見“切換電感負載”一節。
關閉感應負載時的制動電壓。50伏直流電
通道和母線之間的絕緣電壓500Veff
模擬輸出
數量1
通過不同的端子連接輸出±10 V或0至20 mA
數字轉換器分辨率12位
轉換時間300µs，轉換與X2X鏈路周期異步運行
整個范圍內輸出變化的穩定時間為1ms
打開/關閉行為啟動和錯誤內部啟用繼電器
大誤差
電壓
增益0.04%
偏移0.0225%
當前
增益0.05%
偏移0.125%
輸出保護防短路
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
當前INT 0x0000-0x7FFF/1 LSB=0x0010=9.766µA
每個通道的負載
大電壓。±10 mA，負載≥1 kΩ
大電流。負載為400Ω
大增益漂移
電壓0.012%/°C
電流0.014%/°C
大偏移漂移
電壓0.0075%/°C
電流0.03%/°C
負載變化引起的錯誤
大電壓。0.02%，從10 MΩ→1 kΩ，電阻性
大電流。0.5%，從1Ω到400Ω，電阻
非線性<0.1%
通道和母線之間的絕緣電壓500Veff
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R控制系統CPU模塊X20CP3684
物料號:
X20CP3684
描述:
Intel Atom，400 MHz（兼容）和集成I/O處理器
以太網、帶輪詢響應鏈的POWERLINK V2和板載USB
3個插槽用于模塊化接口擴展
512 MB LPDDR4 SDRAM
1 GB板載閃存驅動器
CompactFlash作為可移動應用程序內存
控制器冗余是可能的
無風扇設計
該控制器基于Intel Atom處理器技術，用于性能要求高的應用程序。它是X20控制器產品系列的高端產品。
基本配置包括USB、以太網、POWERLINK V2和可移動CompactFlash。標準以太網接口支持千兆通信。為了獲得更實時的網絡性能，板載POWERLINK接口支持輪詢響應鏈模式（PRC）。
此外，3個插槽可用于額外的接口模塊，以提高靈活性。
簡短說明
接口1x RS232、1x以太網、1x POWERLINK（V2）、2x USB、1x X2X鏈路
系統模塊控制器
一般信息
B&R ID代碼0xF9ED
無風扇冷卻
狀態指示燈CPU功能、以太網、POWERLINK、CompactFlash、電池
診斷
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余是
存儲健康數據支持是
ACOPOS支持是
視覺組件支持是
不帶接口模塊和USB的功耗6.9W
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
CPU和X2X-Link電源
輸入電壓24 VDC-20%/+25%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：36 W）
輸入電流大值。24 VDC時為1.5 A
保險絲集成，不可更換
反極性保護是
X2X-Link電源輸出
標稱輸出功率7W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/+20%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：240 W）
保險絲所需線路保險絲：大10A緩慢熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許的接觸負載10A
電源-一般信息
狀態指示燈過載、工作狀態、模塊狀態、RS232數據傳輸
診斷
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源編號
CPU/X2X鏈路電源-CPU/X2X-鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，25°C時精度為-20至20ppm
FPU是
處理器
原子類型E3915
時鐘頻率400 MHz（兼容）。
L1緩存
數據代碼24 kB
程序代碼32 kB
L2緩存1 MB
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽3
剩余變量大值。512 kB
短任務類周期時間400µs
典型指令周期時間0.0044µs
數據緩沖
電池監測是
鋰電池運行時間：4年
PLC關閉：在23°C的環境溫度下至少2年
標準存儲器
RAM 512 MB LPDDR4 SDRAM
用戶RAM 1 MB SRAM
應用程序內存
1 GB eMMC閃存
數據保留10年
可寫數據量
保證40 TB
5年的結果21.9 GB/天
保證擦除/寫入周期20000
糾錯碼（ECC）是
接口
接口IF1
信號RS232
通過12針接線板X20TB12進行變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
換乘
物理層10BASE-T/100BASE-TX/1000BASE-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERLINK（V2）管理或控制節點
類型類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工POWERLINK模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF6
現場總線X2X鏈路主站
電氣性能
電氣隔離以太網（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至70°C
運輸-40至70°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購應用程序存儲器（CompactFlash）
交付時包括備用電池
X20端蓋板（右）包含在交付中
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度200毫米
高度99毫米
深度85毫米
重量530克

貝加萊B&R控制系統CPU模塊X20CP3686X
物料號:
X20CP3686X
描述:
集成I/O處理器的Intel Atom 1.3 GHz性能
以太網、帶輪詢響應鏈的POWERLINK V2和板載USB
3個插槽用于模塊化接口擴展
1GB LPDDR4 SDRAM
2 GB板載閃存驅動器
CompactFlash作為可移動應用程序內存
控制器冗余是可能的
無風扇設計
該控制器基于Intel Atom處理器技術，用于性能要求高的應用程序。它是X20控制器產品系列的高端產品。
基本配置包括USB、以太網、POWERLINK V2和可移動CompactFlash。標準以太網接口支持千兆通信。為了獲得更實時的網絡性能，板載POWERLINK接口支持輪詢響應鏈模式（PRC）。
此外，3個插槽可用于額外的接口模塊，以提高靈活性。
簡短說明
接口1x RS232、1x以太網、1x POWERLINK（V2）、2x USB、1x X2X鏈路/X2X+
系統模塊控制器
一般信息
B&R ID代碼0xF9F9
無風扇冷卻
狀態指示燈CPU功能、以太網、POWERLINK、CompactFlash、電池
診斷
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余是
存儲健康數據支持是
ACOPOS支持是
視覺組件支持是
不帶接口模塊和USB的功耗7.5 W
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
CPU和X2X-Link電源
輸入電壓24 VDC-20%/+25%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：36 W）
輸入電流大值。24 VDC時為1.5 A
保險絲集成，不可更換
反極性保護是
X2X-Link電源輸出
標稱輸出功率7W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/+20%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：240 W）
保險絲所需線路保險絲：大10A緩慢熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許的接觸負載10A
電源-一般信息
狀態指示燈過載、工作狀態、模塊狀態、RS232數據傳輸
診斷
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源編號
CPU/X2X鏈路電源-CPU/X2X-鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，25°C時精度為-20至20ppm
FPU是
處理器
原子類型E3930
時鐘頻率1.3 GHz
L1緩存
數據代碼24 kB
程序代碼32 kB
L2緩存1 MB
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽3
剩余變量大值。1 MB
短任務類周期時間100µs
典型指令周期時間0.0015µs
數據緩沖
電池監測是
鋰電池運行時間：4年
PLC關閉：在23°C的環境溫度下至少2年
標準存儲器
RAM 1gb LPDDR4 SDRAM
用戶RAM 1 MB SRAM
應用程序內存
類型2 GB eMMC閃存
數據保留10年
可寫數據量
保證40 TB
5年的結果21.9 GB/天
保證擦除/寫入周期20000
糾錯碼（ECC）是
接口
接口IF1
信號RS232
通過12針接線板X20TB12進行變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
換乘
物理層10BASE-T/100BASE-TX/1000BASE-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERLINK（V2）管理或控制節點
類型類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工POWERLINK模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF6
現場總線X2X鏈路/X2X+主站
電氣性能
電氣隔離以太網（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至70°C
運輸-40至70°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購應用程序存儲器（CompactFlash）
交付時包括備用電池
X20端蓋板（右）包含在交付中
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度200毫米
高度99毫米
深度85毫米
重量530克

貝加萊B&R計數功能模塊X20DC1198
物料號:
X20DC1198
描述:
1個SSI絕對編碼器5V
2個附加輸入
編碼器電源為5 VDC、24 VDC和GND
該模塊配備了一個用于SSI絕對編碼器的輸入端，其編碼器信號為5V。
簡短說明
I/O模塊1 SSI絕對編碼器5V
一般信息
B&R ID代碼0x1BB0
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
電力消耗
0.01 W總線
內部I/O 1.5 W
致動器引起的額外功耗（電阻）[W]-
信號線類型所有信號線必須使用屏蔽線。
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
數量2
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC時的輸入電流約為。3.3毫安
輸入電路接收器
輸入過濾器
硬件≤2µs
軟件-
連接類型3線連接
輸入電阻7.19 kΩ
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
SSI絕對編碼器
編碼器輸入5V，對稱
計數器大小32位
大傳輸速率1 Mbit/s
編碼灰度/二進制
編碼器和總線500Veff之間的絕緣電壓
編碼器電源過載特性防短路、防過載
傳輸速率125 kbit/s/250 kbit/s/500 kbit/s/1 Mbit/s
編碼器電源
5 VDC±5%，模塊內部，大300 mA
24 VDC模塊內部，大300 mA
電氣性能
電氣隔離
總線與編碼器和通道隔離
通道未與通道和編碼器隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R數字量輸入模塊X20DI4371
物料號:
X20DI4371
描述:
4個數字輸入
水槽連接
3線連接
4個計數器輸入，計數器頻率為1kHz
傳感器電源為24 VDC和GND
可以為整個模塊配置軟件輸入過濾器
該模塊配備4個輸入，用于3線連接。
簡短說明
輸入/輸出模塊4個數字輸入24 VDC，用于3線連接
一般信息
B&R ID代碼0x1B92
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
電力消耗
公交車0.14 W
內部輸入/輸出0.59 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC典型輸入電流。3.75毫安
輸入電路接收器
輸入過濾器
硬件≤100μs
軟件默認值為1ms，可在0到25ms之間配置，增量為0.2ms
連接類型3線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
事件計數器
數量4
信號形式方波脈沖
評估可配置邊緣事件、周期計數器
大輸入頻率。1千赫
計數器1輸入1
計數器2輸入2
計數器3輸入3
計數器4輸入4
計數器頻率大值。1 kHz（如果輸入濾波器關閉）
計數器大小16位
傳感器電源
大功耗。12瓦
電壓模塊電源負壓降短路保護
大500mA短路保護電壓降。2伏直流電
總電流0.5A
防短路是
電氣性能
電氣隔離通道與母線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R產品：觸摸屏、伺服電機，伺服驅動器、插入式模塊，逆變模塊，CPU模塊、總線控制器、接口模塊、通信模塊、冗余系統系統模塊、數字量輸入模塊，數字量輸出模塊，模擬量輸入模塊，模擬量輸出模塊、混合模塊、電機模塊、計數模塊、溫度測量模塊、電源模塊、總線模塊、端子排、電纜、CF卡等。
貝加萊總線控制器模塊X20BC0063
